【摘要】超密集網絡部署將是滿足未來5G移動網絡數據流量及用戶體驗速率需求的主要技術手段之一，為此，開展了面向5G網絡構架的密集組網實踐與研究，把架構集中化的理念應用到網絡建設中，提出了在超密集網絡的環境下，通過局部區域內的BBU集中化部署，提升系統整體容量和資源整體利用率，改善用戶體驗，從而在預埋5G網絡集中化架構的同時降低運營成本。
【關鍵詞】5G網絡架構 超密集組網 BBU
doi:10.3969/j.issn.1006-1010.2018.01.000 中圖分類號：TN929.5 文獻標志碼：A 文章編號：1006-1010(2018)01-0000-00
引用格式：劉毅,劉紅梅,劉珂. 面向5G網絡構架的密集組網實踐與研究[J]. 移動通信, 2017,42(1): 00-00.
The Intensive Networking Research and Practice on 5G Network Architecture
LIU Yi, LIN Hongmei, LIU Ke
(China Mobile Group Shandong Co., Ltd., Jinan 250001, China)
[Abstract] Ultra dense network will be one of the main technical means to meet the future 5G mobile network data traffic and user experience rate needs. Therefore, this paper carried out intensive networking research and practice of 5G network architecture, the centralized architecture concept, applied to network construction, in the ultra dense network environment, through the local area of BBU centralized deployment, enhance the overall capacity of resources and system overall profit rate, improve the user experience, embedded centralized 5G network architecture and reduce operating costs.
[Key words] 5G network architecture ultra dense network BBU
1 引言
隨著移動互聯網和物聯網的高速發展，業務的需求將驅動5G無線網絡提供更高的速率、更多的終端連接。據預測，未來5G網絡數據流量需求將提升1 000倍，用戶感知速率需求將提升10~100倍。除了常規的提升頻譜利用率方法外，通過超密集組網提升空間復用度的方式來提升無線系統容量已成為主要技術手段。UDN（Ultra Dense Deployment，超密集組網）通過密集化的小區部署，在局部熱點區域?qū)崿F(xiàn)百倍量級的系統容量提升，將是滿足2020年以及未來移動數據流量需求的主要技術手段之一。
UDN可以帶來可觀的容量增長，然而在實際部署中UDN面臨著巨大的挑戰：一方面，隨著小區密度的增加，小區間的干擾問題更加突出，干擾是制約UDN性能最主要的因素，尤其是控制信道的干擾直接影響整個系統的可靠性；另一方面，用戶的切換率和切換成功率是網絡重要的KPI指標，隨著小區密度的增加，基站之間的間距逐漸減小，這將導致用戶的切換次數和切換失敗率顯著增加，嚴重影響用戶感知。如何同時兼顧“網絡覆蓋”和“系統容量”問題，成為超密集組網需要重點解決的問題。
為此，本文開展了面向5G網絡構架的密集組網實踐與研究，把架構集中化的理念應用到網絡建設中，在超密集網絡的環境下，通過局部區域內的BBU集中化部署，基于BBU池實現多站間協作，有效抑制同頻干擾，解決小區間干擾協調問題；同時通過站間不同小區間的資源聯合優化配置、負載均衡提升系統整體容量和資源整體利用率，從而改善用戶體驗，在探索5G網絡集中化架構的同時降低運營成本。
2 基于超密集組網的BBU集中化部署網絡架構
為了應對特定區域內，持續發生高流量業務的熱點高容量場景帶來的挑戰，在網絡資源有限的情況下提高網絡容量，同時保證良好的用戶感知，本文針對超密集組網主要應用的熱點場景，提出了超密集組網環境下的BBU集中化部署網絡架構，如圖1所示：

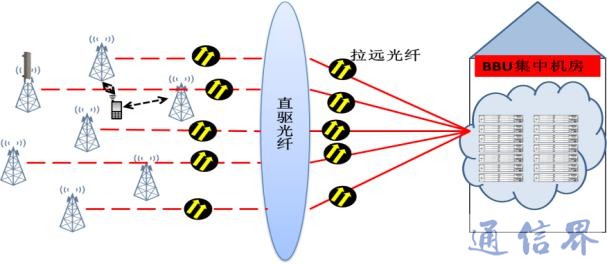

圖1 BBU集中化部署網絡架構示意圖
基于超密集組網的BBU集中化部署是將BBU基帶資源集中部署在同一物理機房，組成基帶池，以提高BBU的利用率，原無線網絡總體架構保持不變，BBU與RRU之間通過光纜星形組網。
在BBU集中化部署網絡架構下，通過部署新的RRU設備連接到基帶池，就能輕易迅速地實現網絡覆蓋的擴展及網絡容量的增加。
3 基于超密集組網的BBU集中化部署實施方案
面對架構集中化和超密組網的需求，BBU集中化部署，如圖2所示，通過將各個站點的BBU集中堆疊，利用高速低時延交換設備互聯，BBU簇內資源統一協調管理、站間干擾協同處理，可有效降低密集小區間干擾，大幅提升小區邊緣速率，達到低干擾、高速率、大帶寬和低時延的目標，為未來5G提前打造網絡架構的基礎。

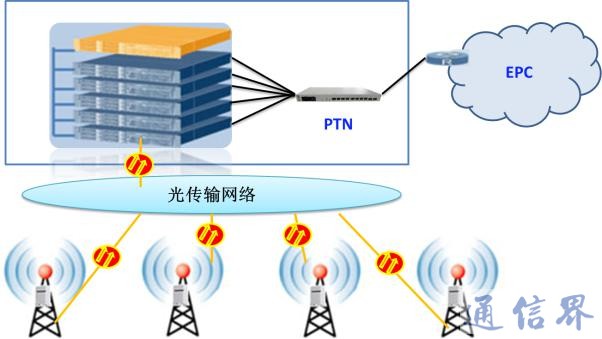

圖2 BBU集中化部署實施方案示意圖
基于超密集組網的BBU集中化部署詳細實施方案如下：
（1）前傳解決方案
移動網絡的前傳鏈路（BBU-RRU）目前還是以光纖直驅為主，同時也可以運用RRU級聯、單纖雙向等節約光纜的技術，以應對多種網絡共存情況下資源傳輸帶來的困難。
RRU級聯能夠在BBU集中安裝、主設備條件滿足的背景下進行拉遠建設，這種級聯一般應用在高鐵或者其他線性網絡覆蓋的區域。
對于單纖雙向功能，1根光纖就能完成BBU與RRU之間的連接，比RRU級聯更加節省光纖，但是需要相應的光模塊具有單纖雙向的功能。
（2）供電方案
在BBU集中化部署時，BBU統一從集中放置的綜合柜上取電，綜合柜從機房直流供電設備上引電。對于市電不穩定區域且有重要基站的場景，應確保RRU具有后備電源。目前主要有本地電源柜和BBU機房直流遠供兩種備電方案，以本地電源柜方案為主。
在RRU功耗大、市電引入方便且引入成本低、有合適的位置安裝本地電源柜的條件下，優先采用本地電源柜方案供電。對于市電引入困難、有可供使用的電纜線路的場景，可以采用BBU機房直流供電。
（3）GPS同步方案
BBU集中化部署時，采用GPS同步方式。在接收設備的靈敏度得到滿足的情況下，通常根據GPD饋線長度，選擇4功分至8功分的方式，將1個GPS模擬信號分別提供給多個BBU。
4 基于超密集組網的BBU集中化部署優勢分析
4.1 BBU集中化部署的技術發展優勢
（1）站間多點協作干擾協調，有效降噪。LTE由于采用了OFDM技術，小區間同頻干擾嚴重，需要基站獨立處理向協作化處理的演進，采用基站間協作技術降低干擾。通過BBU集中化部署，可實現多點協作式信號處理，對大片區域內的無線資源進行聯合調度和干擾協調，達到減少無線干擾的目的。
（2）自適應負載均衡，提高頻譜效率。BBU集中化部署可將基帶資源集中化，使得網絡可以根據較大范圍的區域內無線業務負載的變化，進行自適應均衡處理，同時可以聯合調度集中共享的無線資源，從而提高頻譜利用率和網絡容量。
（3）資源最優化運用，有效應對話務潮汐效應。利用BBU集中化部署帶來的基帶資源集中共享優勢，可以更靈活有效地調度基帶資源，達到資源的最優化運用，有效應對用戶流動性帶來的話務遷移問題，很好地解決“潮汐效應”問題。
4.2 BBU集中化部署的建設維護優勢
（1）BBU集中化部署減少了BBU配置數量，可以充分利用原有的機房以及光纜、電源、空調等配套設施資源，提高BBU設備、機房以及配套設施的利用率，從而節省無線網絡投資。
（2）BBU集中化部署后，其遠端“零機房”建網模式大大減少了機房配套設施需求，特別是空調等散熱系統的減少，對節能降耗的作用特別明顯，從而降低了運維成本。
5 基于超密集組網的BBU集中化部署應用探索
BBU集中化部署方案可以同時提升上行和下行網絡性能。上行方面，通過跨站上行聯合接收有效降低不同終端間的上行干擾，從而提升容量和邊緣速率；下行方面，通過多小區協作可實現高效交互協同與集中聯合調度，提升網絡性能。
5.1 BBU集中化部署方案試點實施
濟南奧體中心位于濟南高新區，是濟南市乃至山東省重要的全民體育競技場館。西柳體育場是中超魯能泰山隊主場，每年承辦20次左右大型賽事和演唱會。
（1）前傳級聯方案
將BBU與USU全部集中于西柳體育場東北機房，采用集中式Cloud BB場景。如圖3所示，協同數據由BBU的基帶板直接出線連接到USU設備。USU3910和BBU部署在一個機房，部署距離小于100 m，共規劃4個BBU，每個BBU輸出少于3根互聯線纜。
圖3 組網拓?fù)鋱D
（2）供電方案
在機房BBU已接入電源的基礎上，新增一套USU，USU3910配備了1ULPU+1UEFU。
（3）時鐘同步方案
現網BBU時鐘參考源為GPS，本次BBU各自接入時間同步源不變，同步精度與常規站規格相同，USU采用自由震蕩方式。
5.2 BBU集中化部署方案試點效果
（1）網絡基礎覆蓋能力提升
BBU集中化部署后，奧體中心綜合覆蓋率由95%提升到99%，邊緣覆蓋電平值由-98 dBm提升到-92 dBm，MR平均電平值由-95 dBm提升到-90 dBm。接通率、E-RAB建立成功率和VoLTE站內切換成功率等基礎KPI指標整體保持平穩。
（2）用戶體驗提升效果
BBU集中化部署后，重疊覆蓋區域明顯減少，無SINR質差點，降噪效果明顯。用戶在區域內VoLTE和視頻感知體驗提升效果明顯，單用戶體驗速率提升25%，區域道路測試下載平均速率由30 Mbit·s-1上升到41 Mbit·s-1，提升36%。
BBU集中化部署后，站間載波聚合支持BAND內以及跨BAND聚合，如圖4所示，基于BBU集中化部署的站間載波聚合性能已接近站內載波聚合。

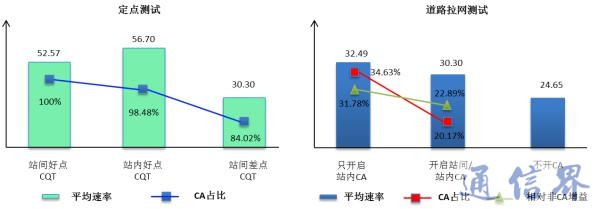

（a）定點測試 （b）道路拉網測試
圖4 基于BBU集中化部署的站間載波聚合性能增益
在站內CoMP特性基礎上開啟站間CoMP特性，包含上行CoMP以及下行CoMP。根據圖5所示測試結果，開啟后用戶感知均有提升。

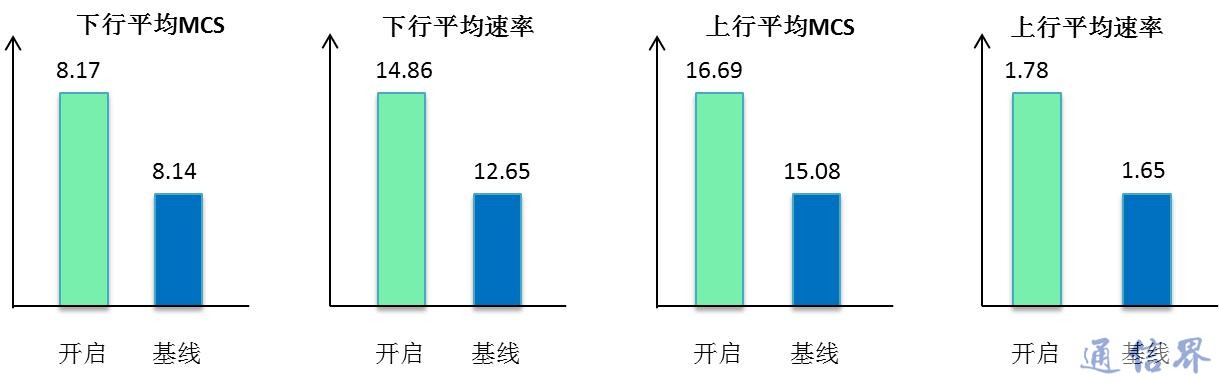

（a）下行平均MCS （b）下行平均速率 （c）上行平均MCS （d）上行平均速率
圖5 站內CoMP特性基礎上開啟站間CoMP特性增益
（3）節省建設投資，降低運維成本
根據BBU集中化部署方案，BBU設備和機房配套設施集中部署，統一建設、統一運維，實現了遠端“零機房”部署，大大節省了TD-LTE網絡投資和運維成本。根據相關實際數據計算，如圖6所示，CAPEX節省比例在20%左右，OPEX節省比例在50%左右。

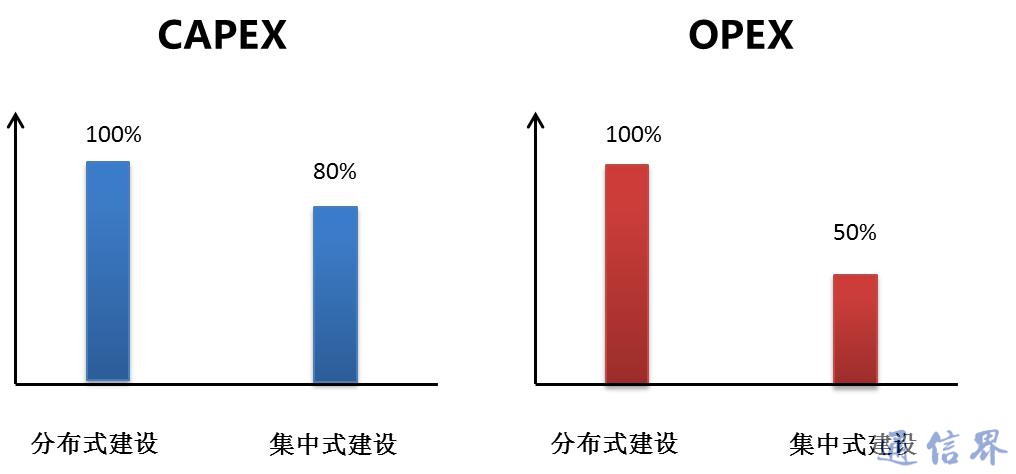

（a）節省CAPEX比例 （b）節省OPEX比例
圖6 BBU集中化建設節省運營商CAPEX和OPEX比例
（4）“零機房”建網，節能減排
BBU集中化部署方案實際應用過程中，其遠端“零機房”建網模式大大減少了機房配套設施需求，特別是空調等散熱系統，節能降耗效果明顯。以當前實踐數據計算，BBU集中化部署方案節能節省比例高達80%。
示例：以9個新建站、9個共建站為例，分別計算單站總功耗，如表1所示，傳統建站及BBU集中化部署能耗如表2所示：

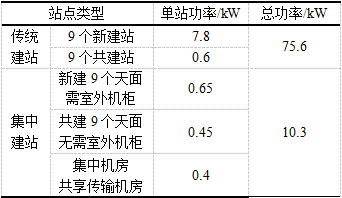

表1 單站總功耗（9個新建站、9個共建站）
表2 傳統建站及BBU集中化部署能耗
年電力消耗：傳統建站66萬度，BBU集中化方案建站9萬度，消耗降低86%，電費節省明顯。
實踐證明，基于超密集組網的BBU集中化部署方案一方面由于降低了對機房的配電、空間、可靠性等要求，在綜合成本、無線協作化抗干擾、降低能耗等方面優勢明顯；另一方面，該方案能夠?qū)崿F(xiàn)最優化資源分配，從而快速、靈活、高效地響應未來復雜的網絡環境變化及應用需求�；诔芗M網的BBU集中化部署，已經成為未來5G網絡演進發展的要求和趨勢。
6 結束語
隨著移動數據業務的爆炸式增長，5G時代豐富多彩的移動互聯網和物聯網業務對未來移動通信網絡提出了更高的要求和挑戰。超密集組網通過小基站加密部署提升空間復用率的方式提升無線網絡系統容量，已成為解決未來5G網絡數據流量1000倍以及用戶體驗速率10~100倍提升需求的有效方案。
本文通過面向5G網絡架構的超密集組網的實踐與研究，提出了以BBU集中化部署為主要特征的5G超密集組網網絡架構，并給出了具體實現方案，希望以此為后續研究發展提供參考。
參考文獻：
[1] 陳永貴,陶永勝. 基于LTE的BBU集中化組網分析[J]. 互聯網天地, 2014(6): 56-59.
[2] 賈亞男,岳殿武. 面向5G的小蜂窩網絡研究綜述[J]. 電訊技術, 2015,55(11): 1296-1303.
[3] 程敏. 面向5G超密集組網的網絡規劃新技術[J]. 移動通信, 2016,40(17): 28-29.
[4] 陳偲藝. 基于圖論的超密集組網技術研究[D]. 北京: 北京理工大學, 2016.
[5] 馮偉龍. 超密集網絡(UDN)的性能分析與關鍵技術研究[D]. 北京: 北京交通大學, 2016.
[6] 劉海燕. 面向5G的超密集網絡中分布式無線資源管理的研究[D]. 北京: 北京交通大學, 2016.
[7] 張建敏,謝偉良,楊峰義. 5G超密集組網網絡架構及實現[J]. 電信科學, 2016,32(6): 36-43.
[8] 韓柳燕,程偉強,王磊,等. 面向5G的下一代傳輸需求、技術和組網架構研究[J]. 電信網技術, 2017(9).
[9] 李瑞濤. 超密集異構網絡中無線資源管理關鍵問題的研究[D]. 北京: 北京交通大學, 2017.
[10] 魯文娟. 面向密集小區網絡的干擾協調技術研究[D]. 合肥: 中國科學技術大學, 2017.
