摘 要】討論了HomeRF技術的原理和機制，并與其它幾種家庭網絡技術作了比較。
1 引 言
為了解決消費類電子設備（如PC機、可視電話、無繩電話、PDA等）之間互聯的問題，使它們之間能實現信息共享，各種家庭網絡技術應運而生。
目前最引人注目的家庭網絡技術有HomeRF、Bluetooth、IEEE802．11(b)及HomePAN等。由ITU贊助，在Compaq、Intel、Philips、HP、IBM和Microsoft等幾大公司的參與下，HomeRF工作小組致力于實現PC與其它來自不同國度、不同制造商的家用電器設備之間的數字通信。它制定的共享無線接入?yún)f(xié)議（Share Wirle ss Access Protocol，SWAP）結合了DECT和IEEE802．11的特點，提供了對語音和數據業務的支持，非常適合家居環境中的組網。
2 HomeRF技術
HomeRF的SWAP協議模型見圖1，其協議層次與OSI網絡模型有一定的映射關系，但不是完全一一對應。在SWAP中，MAC（介質訪問層）對應數據鏈路層，在其上的協議層則根據開展的業務不同而有所差異，它用TCP/IP承載數據業務、UDP/IP承載流業務（諸如視頻數據流等），同時，為了提供高質量的語音業務，還集成了DECT協議。
2．1 物理層
HomeRF工作在2.4GHz頻段，它采用數字跳頻擴頻技術，速率為50跳/s，共有75個帶寬為1MHz的跳頻信道。調制方式為恒定包絡的FSK調制，分為2FSK與4FSK兩種。采用調頻調制可以有效地抑制無線環境下的干擾和衰落。
在2FSK方式下，最大的數據傳輸速率為1Mb/s，4FSK方式下，速率可達2Mb/s。最新版HomeRF2.x中，采用了WBFH（Wide BandFrequency Hopping）技術來增加跳頻帶寬，由原來的1MHz增加到3MHz、5MHz，跳頻的速率也增加到75跳/s，當然其數據峰值也高達10Mb/s，接近IEEE802．11b標準的11Mb/s，能滿足未來的家庭寬帶通信。它能根據數據傳輸速率動態調整跳頻帶寬，當傳輸速率較低（＜2Mb/s）時，采用1MHz的帶寬，當速率為10Mb/s時，則用5MHz的帶寬進行通信，如圖2所示。
SWAP系統的功耗非常低，100mPW就能覆蓋40米左右的范圍，可以實現一般用戶居室和花園的無縫覆蓋 。
2．2 介質訪問層（MAC）
SWAP的MAC層就相當于OSI模型中的數據鏈路層，因此它的功能主要是完成數據幀的封裝、拆封等。

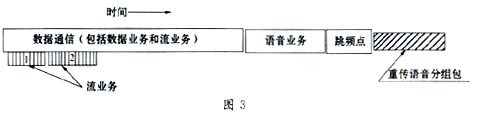

如圖3所示，HomeRF將一個跳頻點上的大部分時間用于數據通信，同時根據激活的話音信道數目，動態地為語音業務預留一部分資源，這符合了未來家庭通信以數據為主的發展趨勢。為了滿足實時通信的要求，SWAP為流業務（Stream Meadia）定義了高級別的優先權，可以隨時占用信道資源。丟失的語音數據包，SWAP將在下一個跳頻點的起始時刻進行重傳。
