隨著無線通信技術的發展，將移動通信與無線網絡應用相結合已成趨勢。因此微波雙通帶濾波器的應用越來越廣泛，成為無線通信等系統的重要器件。微帶雙通帶濾波器以其體積小、便于集成在電路板上，得到廣泛研究。目前，微帶雙通帶濾波器的研究主要以階梯阻抗微帶線構成雙頻諧振器，通過組合得到雙通帶濾波器以及將兩個單通帶濾波器組合到一起，構成雙通帶濾波器。文中將討論由均勻微帶線構成H型諧振器，可以實現雙頻諧振。在開口附近調節中間微帶線的位置，可方便調節第一諧振頻率，而第二諧振頻率幾乎不變。采用電磁耦合方式將兩個諧振器組合可構成雙通帶微波濾波器。
1 理論分析

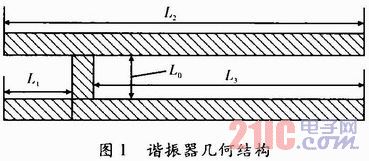

H型諧振器為均勻微帶線結構，如圖1所示。中間微帶線置于開口附近實現雙頻諧振，其中微帶線長度分別為各諧振頻率的1／2波長。

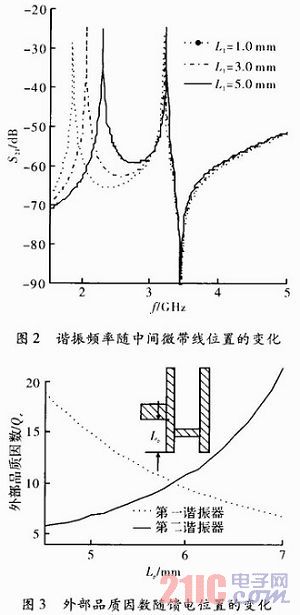

其中，右U型微帶結構為低頻諧振器即第一諧振器，實現第一諧振頻率，上下兩條直微帶線為高頻諧振器即第二諧振器，實現第二諧振頻率。在開口附近，調節中間微帶線向內移動，則第一諧振頻率逐漸增大，而第二諧振頻率變化較小，兩個諧振頻率逐漸靠近，如圖2所示。
濾波器的饋電方式采用抽頭饋電。中間微帶線位置固定時，饋電位置相對其向上移動，則雙頻諧振器對應的兩個外部品質因數呈相反趨勢變化，如圖3所示

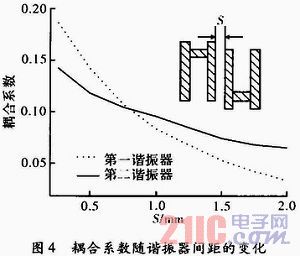

諧振器間采用電磁混合耦合，可增強諧振器間的耦合強度。兩諧振器的間距在一定界限范圍內時，高頻諧振器的耦合強度小于低頻諧振器，超過此界限時，其耦合強度大于低頻諧振器。諧振器間的耦合系數隨間距的變化趨勢如圖4所示。
2 雙通帶濾波器設計及仿真

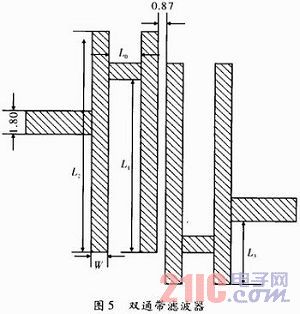

綜合上述諧振器單元結構，將兩個諧振器以開口方向相反的形式組合，通過電磁邊緣耦合，構成雙通帶濾波器，如圖5所示。

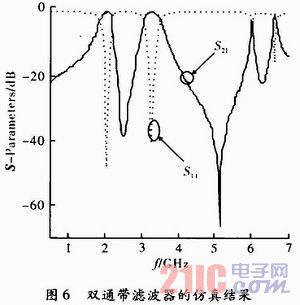

濾波器的帶寬由外部品質因數及諧振器間的耦合系數決定。從圖3外部品質因數隨饋電點位置變化的曲線及圖4耦合系數隨諧振器間距離變化的曲線可知，在兩條外部品質因數交叉點附近調節兩個諧振器的間距可得到適當?shù)碾姶篷詈希瑢崿F(xiàn)雙通帶濾波器。使用Rogers RT6006材料作為基板，其相對介電常數為6．15，厚度為1．27 mm，微帶饋線的線寬為1．8 mm，以便得到特征阻抗為50 Ω。濾波器其他尺寸為：W=1．0mm，L0=2mm，L2=21mm，L1=13．2mm，L3=6．0 mm，S=0．87mm。由式(1)，式(2)得諧振頻率約為1 924 MHz，3 440 MHz。使用Sonnet進行仿真，結果如圖6所示。
得到的中心頻率分別為1 994 MHz，3 272 MHz，中心帶寬插損最小值分別為0．39 dB，0．35 dB。在雙通帶之間引入一個傳輸零點，增強兩個通帶的隔離度。在兩個通帶外分別有一個傳輸零點，增強帶外抑制能力。因為諧振器兩臂之間的距離近，相互之間存在較大的電磁干擾，使得諧振器的兩個諧振頻率點與理論計算值產生偏移。
3 結束語
文中分析了H型諧振器，將兩個諧振器組合構成雙通帶濾波器。通過調節中間微帶線的位置，可方便地調節濾波器的第一通帶中心頻率，而幾乎不改變第二通帶中心頻率。此雙通帶濾波器在設計和制作上簡便易行。
