隨著3G業務的不斷增長，用戶對于高帶寬的手機接入需求越來越多，對于回程網的承載需求呈現出了爆炸式的增長。一方面，客戶需求與日俱增；另一方面，設備的更新?lián)Q代帶來的資費下降從側面助長了用戶對高速手機接入的需求。移動終端客戶對于高速上網的需求、視頻點播、移動大客戶接入城域網的需求，是推動IP RAN發展的主要?jiǎng)恿Α?/p>
目前3G移動基站的承載主要采用MSTP/SDH技術，該技術本質上是純物理層時隙交換技術，沒有統計復用功能，不能適應大帶寬的數據洪流沖擊。移動互聯網的飛速發展，對下一代移動回程網提出了諸多需求，包括：帶寬容量、安全可靠、多業務承載、服務質量、時鐘同步、操作維護等。IPRAN新型回程網技術以靈活的承載方案解決了傳統回程網的多個問題。
為適應大帶寬數據流量的發展，從全球范圍來看，核心網部分逐漸向分組化10GE/40GE遷移。新建3G基站多以FE/GE接口為主，便于向LTE階段演進。基站分組化，核心網分組化后，已經能夠提供足夠的帶寬，滿足移動數據業務的發展，從目前現狀來看，無線回程網形成了制約移動互聯網發展的最大瓶頸。長遠來看，回程網帶寬容量將向GE/10G/40G甚至100G演進。
IP RAN是一種以IP分組為傳送單位，承載移動回程網，兼容VoIP、二三層大客戶等業務的綜合傳送技術。IP RAN提供大容量帶寬，具備強大的統計復用能力和IP/MPLS路由能力，在傳統數據網絡保護技術的基礎上，通過BFD及OAM技術提高可靠性。IP RAN具有完善的差分服務QoS能力，滿足多業務承載需求，可使用同步以太網和1588v2技術精確時鐘同步能力，完全適合承載3G無線業務。與此同時，隨著WCDMA網絡的用戶量越來越大，數據業務增長速度已經遠超過了現有承載網的負載能力，中國聯通率先嘗試部屬I(mǎi)P RAN設備，正是有效應對數據洪流的有效途徑。
三種主流的基站承載方案
結合地方運營商現網所部屬的網絡方案，現有的3G基站承載方案主要包括以下三種：Native IP到邊緣，L2 VPN到邊緣和L3 VPN到邊緣，這三種方案在應用場景及組網中各有優勢。
Native IP到邊緣

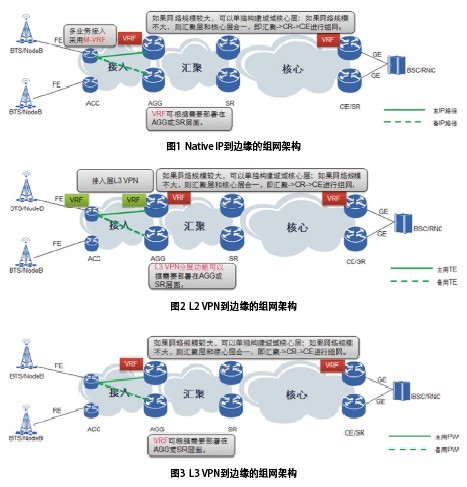

該組網方式（如圖1所示）的具體形式為，IP基站出FE接口，基站網關設定在ACC設備；ACC到匯聚部署主備IP路徑；在AGG或SR上開啟L3 VPN進行承載；CE/SR通過GE連接BSC，并形成主備。而保護機制方面，接入層采用BFD+IP FRR，保證50ms切換時間；L3 VPN可采用LDP FRR、TE FRR、TE Hot-standby、VPN FRR 進行保護；BSC/RNC若支持L3路由，則BSC到CE/SR采用IP FRR；若僅為L(zhǎng)2，則CE/SR上開BFD+VRRP。
[page]***[/page]
適合數據專業運維人員維護；L3網絡到邊緣，網絡更靈活，承載業務更加多樣化；從具體的業務部署來看，該方案更適合于開展組播業務。
L2 VPN到邊緣
網絡架構如圖2所示。IP基站出FE接口，基站網關設定在SR或AGG設備；ACC到SR或AGG采用VLL/TE隧道進行承載，分別建立主用、備用PW；在AGG或SR上開啟L3 VPN，并將L2 VPN橋接進VRF承載；CE/SR通過GE連接BSC，并形成主備關系。其保護機制為：接入層采用BFD+TE FRR/PW FRR，保證50ms切換時間；基站網關，采用BFD+VRRP保護；L3 VPN可采用LDP FRR，TE FRR，TE Hot-standby，VPN FRR 進行保護；BSC/RNC若支持L3路由，則BSC到CE/SR采用IP FRR；若僅為L(zhǎng)2，則CE/SR上開BFD+VRRP。
接入ACC設備開啟VLL/TE隧道即可，僅對基站報文進行透?jìng)鳎徊捎镁W(wǎng)管配置時，僅需建立端到端PW、隧道，不涉及到業務IP、VLAN、Metric等規劃問題；L2 VPN 網絡到邊緣，多業務接入可采用不同的L2 VPN封裝，隔離效果好；與Native IP到邊緣相比，配置復雜。
L3 VPN到邊緣
L3 VPN到邊緣如圖3所示，IP基站出FE接口，基站網關設定在ACC設備；ACC到AGG建立接入層L3 VPN over TE Hot-standby ；AGG到CE/SR建立核心層L3 VPN over LDP。其保護支持相比另外兩種有較大的差異。接入層L3 VPN采用BFD+TE FRR保護TE隧道，采用VPN FRR保護節點，保證50~200ms切換時間；核心層L3 VPN可采用LDP FRR、TE FRR、TE Hot-standby、VPN FRR 進行保護；BSC/RNC若支持L3路由，則BSC到CE/SR采用IP FRR；若僅為L(zhǎng)2，則CE/SR上開BFD+VRRP。
在該方案中，接入設備直接開啟L3 VPN，使得業務部署和區分更加靈活。同Native IP到邊緣相比，此模式省去了M-VRF和VLAN in的配置。同其他方案相比更節省IP地址，且省去PW，VLL或TE隧道的配置。此模式，對ACC設備要求較高；AGG或SR進行接入層L3 VPN和核心層L3 VPN的對接，需要同廠家設備建網。
結論
綜上所述，基于IP RAN技術的移動回程網具有很高的組網靈活性，因此得到了廣泛的應用。Native IP到邊緣方案組網極其簡單，易于配置；L2 VPN到邊緣方案不涉及到業務規劃問題，隔離效果好；L3 VPN到邊緣方案業務部署和區分更加靈活。現網中，可根據需求靈活采用承載方案。
