野生動物的生存與發展維系著整個生態系統的平衡與穩定，與人類的生存息息相關。野生動物監測的目的是實時收集野生動物相關數據，利用這些數據進行統計、分析，從而為野生動物的研究與保護提供重要的數據支持與決策信息。
然而，目前野生動物監測存在人與動物交叉感染、實時動態多參數監測困難等問題。大部分的人類傳染病都源自于動物(例如SARS、AID S)，許多野生動物的疫病具有傳染性，能夠通過各種媒介互相傳染，特別是研究人員在近距離研究野生動物時很容易被感染。野生動物的棲息、活動場所廣闊且通常分布在深山密林之中，生存條件惡劣，監測人員難以實現動物的實時監測。為此，筆者從實際應用出發，以GPRS模塊為核心，設計一種無線遠程監測系統，用以檢測野生動物的體溫、運動量和環境溫度，采集導數據經數據處理模塊處理后，通過GPRS接入Internet進行遠程傳輸、控制和管理。實驗表明：GPRS數據傳輸網絡在野生動物環境監測系統中完全適用。
1 總體設計方案

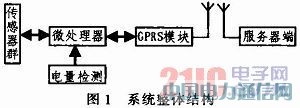

將該前端信號采集系統安裝在動物身上，通過傳感器群采集所需信息并傳入微處理器，微處理器對各種信息整合打包之后定時發送給GPRS模塊，啟動GPRS模塊接入Internet最終將信息送入網絡監測中心。采用模塊化設計思想，其整體結構主要包括前端信號采集調理模塊、進行數據分析管理的控制處理模塊、低電量報警模塊以及進行無線傳輸?shù)腉PRS模塊。其結構如圖1所示。
傳感器群中包含了兩個溫度傳感器、加速度傳感器等，溫度傳感器用于測量動物的體溫及外界環境溫度，當體溫值與外界環境溫度值接近時可以初步認定動物死亡，對于防止偷獵能起到一定的作用。
2 監測終端硬件設計
2．1 電源模塊

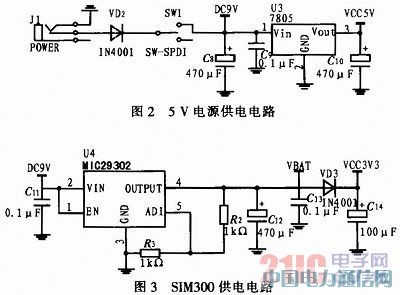

采用12C5A60S2單片機和SIM300無線通信模塊構成數據采集終端。外部輸入電壓為9 V，由于傳感器及單片機工作電壓為5 V，而SIM300模塊工作電壓為4．2 V，因此本系統需提供5 V及4．2 V電壓。5 V電源可由7805芯片實現；而對于SIM300模塊采用4．2 V供電，工作時要求電源最高輸出電流必須達到2 A，因此采用MIC29302芯片，電路圖分別如圖2，圖3所示。
2．2 無線傳輸模塊
GPRS無線通信模塊采用Simcom公司的SIM300GSM/GPRS雙頻模塊。主要為語音傳輸、短消息和數據業務提供無線接口。適合于開發一些GSM/GPRS的無線應用產品。同時，SIM300模塊中集成了TCP/IP協議棧，并為用戶提供了擴展的TCP/IP AT命令，使用戶可以輕松地使用TCP/IP協議，實現GPRS網絡與Internet網絡的順利接入。
1)通信電路設計
SIM300提供兩個標準的RS232串行接口，用戶可以通過串行口使用AT命令完成對模塊的操作。串口一共有7個引腳，包括：數據引腳TXD和RXD，狀態引腳RTS和CTS以及控制引腳DTR，DCD，RING。串口一可用于數據交換服務，發送傳真、GPRS服務和發送AT指令。串口二只包括兩個

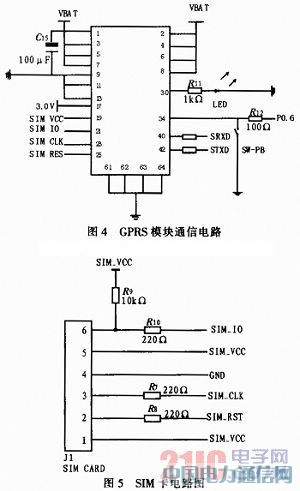

引腳TXD和RXD，使用串口二之前一定要通過AT指令“AT+UART”啟用。串口一和串口二不能同時使用。考慮到需要通過模塊上網，所以使用全部的串口信號引腳，當模塊與主控模塊通信時需要電平轉換，啟動SIM300模塊只需將IGT管腳拉低即可，其連接電路如圖4所示。
2)SIM卡電路設計
SIM卡與SIN300模塊通過板對板連接器進行連接。目前，有6針和8針兩種連接，該方案中采用的是6針連接器。其主要包括SIM卡的電源線、數據線、SIM卡時鐘、復位線和狀態線，SIM卡的供電電壓由SIM300模塊進行供電，根據通信公司提供的SIM卡模塊自動進行選擇。設計中，SIM卡上的RST、I/O、CLK、VCC和GND分別連接到SIM300的相應引腳，VPP懸空，其連接電路圖如圖5所示。
2．3 系統軟件設計
在以上硬件上進行軟件編寫，采用C語言編程。主要包括初始化部分，傳感器數據采集部分，對收到的數據進行糾錯、壓縮處理部分以及數據發送部分。在發送部分，單片機通過串口以AT指令形式與sim300模塊進行通信，系統采用TCP點對點連接方式。總體程序流程圖如圖6所示。
系統采用使用GPRS傳輸數據采用TCP方式進行連接，通過服務器端的IP地址進行本地設置，發起連接。初始化過程中優先啟動兩路溫度傳感器，測量動物體溫及環境溫度，防止監測終端發熱影響溫度測量的準確值。系統在處理數據過程中將處理器接收到的體溫?cái)?shù)據與上一次得到體溫?cái)?shù)據進行比較，若數據相差絕對值超過0．2攝氏度則舍棄前一次數據以期對溫度數據進行簡單糾錯，保證數據的精確。
3 實驗結果與分析

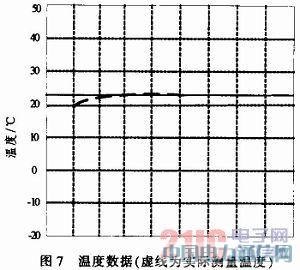

使用本系統中用于體溫測量的溫度傳感器對室溫進行測量，測量結果如圖7所示。
由圖7可以看出由于在初始測溫時傳感器溫度急劇上升，變化量過快而導致溫度結果不顯示，隨著時間推移所測溫逐漸趨于穩定，與實際溫度基本相符。對于長時間工作能有效防止測量誤差，測量溫度穩定。
4 結束語
本系統主要是針對野生動在野外生存的參數進行采集，由傳感器采集數據發送至微處理器，再通過SIM300無線通信模塊和Intemet相連，進行數據的無線傳輸，實現野生動物的生理參數的實時監測，同時，該系統預留了端口，可用于后期GPS或者其它功能擴展。系統中引入的兩路溫度信號比較對于保護珍稀野生動物、防止偷獵也能起到一定預警作用。采用GPRS無線通信，實時穩定的遠程監測野生動物的運動量、體溫以及外界環境溫度，為對野生動物的研究、監測節省了大量的人力、物力，對保護野生動物資源具有重要的意義。
