為解決室內外導頻污染問題，提高CDMA室內分布系統的話務吸收能力，減少高話務量區域室外站點容量負荷和擴容壓力，增加CDMA室內分布系統的投資回報，基于多載波RRU優勢和切換算法的室分異頻解決方案成為優選方案之一，其中比較有代表性的是HDC方案。這種偽導頻異頻引導切換方案，結合室內覆蓋系統部署，可以有效引導移動用戶在室內覆蓋區域的待機和業務行為，實現完善的異頻室內覆蓋。
多年來各地的實驗已經證明，采用HDC技術方案，可以很好地處理高層導頻污染問題，使CDMA室內網絡的用戶體驗在很大程度上得以提升，KPI可優于宏蜂窩網絡。目前，相當一部分省份的CDMA VIP室內覆蓋均采用異頻方式來進行保障。同時異頻異構網絡由于對室內話務吸收較同頻網絡充分，更好吸收了室分話務，疏散了宏基站話務，也為整網的話務量承載提升帶來增益，本文將著重分析異構網點容量增益。
小區擴容能力特征
宏蜂窩小區，是目前CDMA網絡覆蓋的主力。主要特征包括：基站天線扇區化，天線掛高高于周圍建筑環境，站點TOP結構有較嚴格的要求，擴容方式以平面小區分裂和加載波為主。目前，一些大城市的平均站間距（ISD）已經達500-600米，在此基礎上，再進行小區分裂，電波傳播距離衰耗斜率將明顯變緩，干擾隔離效應變差，軟切換比例增加，擴容效果變得不明顯。
以站間距600米為例，一個扇區的覆蓋半徑約400米，覆蓋土地面積為 約10.4萬平方米。在城市建筑環境下，該基站的實際覆蓋面積還應該考慮覆蓋區內建筑面積，以平均建筑容積率為3估計，如果這個扇區覆蓋的建筑均無室內覆蓋分流話務的話，這個典型宏蜂窩扇區的覆蓋面積約為40萬平方米左右。
室內覆蓋，目前CDMA的室內覆蓋，以分布天線系統（DAS）為主。當采用基站信號源時，組網配置一般采用RRU做信源，O1+1站型配置。為兼顧覆蓋，通常約2萬平方米左右室內面積，采用一個RRU。也有采用干線放大器進行覆蓋擴展的場景。當容量需求增長時，可以采用室內垂直小區分裂的方式，進行擴容。由于建筑結構材料一般能提供額外的電波傳播損耗，因此室內覆蓋小區的覆蓋規模將比宏基站小很多（比如在校園網密集HDC擴容覆蓋中，曾經實現過約1000平方米的微小區）。
由此，可以看出，宏小區的覆蓋面積約40萬平米，而室內小區可能僅2萬平米甚至可達1000平米。如果話務呈平均分布的話，宏基站扇區承載的話務將是室內站點的20~400倍。 根據以上分析得出如下結論：
1. 宏站由于覆蓋廣，其吸收話務能力強；
2. 在同等話務密度下，室內站的話務負荷將明顯低于宏站一到兩個數量級；
3. 室內站有更大的小區分裂擴容潛力（立體分裂小區能力）；
4. 現實網絡中，網絡的話務壓力瓶頸將是宏基站，在室內覆蓋建設中，從容量方面要盡可能分流室內話務壓力。
宏蜂窩小區+室內覆蓋聯合組網場景模型分析
目前，我國CDMA2000城市網絡，普遍采用了以宏蜂窩為主構建全覆蓋移動網絡，而室內覆蓋進行補充的方式。在頻譜使用方面，大部分采用了同構網絡模式，即室內外部署同等數量的載頻。在這種情況下，由于網絡本身是異構的，而頻譜資源是同構的，帶來室內站吸收話務不足、高層導頻污染等現象。
根據多地實驗，將原有同頻室分覆蓋改為異頻HDC方式，可以使吸收話務能力提升50%以上。而業界對室內外話務分布達成了共識：70%的語音話務分布在室內，而80%-90%的數據業務話務分布在室內。
我們不妨做一個簡化模型：假設一個網絡中的熱點小區，對于一個宏蜂窩扇區覆蓋區，話務密度為D，有N個載頻可均勻用于話務承載，室內分布的話務比例為P。用同頻室內外覆蓋時，即使室內站可吸收話務為2/3 P，仍然有1/3比例話務由宏站承載；而采用異頻時，這部分室內話務將全部引導到室內系統：
1. 如果該小區僅僅建設了宏蜂窩網絡，則該扇區的每個載頻的話務承載為D/N；
2. 如果該小區的室內部分已經建設有完善的室分系統，而室分系統按同頻配置，則宏站每載頻的話務負荷為（1-（2/3）*P）*D/N；
3. 如果該小區室分系統按異頻配置，而由于室內系統的覆蓋面積遠低于宏站，可以考慮室內異頻載波僅僅配置1個載頻。則宏站每載頻的話務負荷為（1-P）* D/(N-1)；
根據前文所述，由于異構后的網絡，容量瓶頸在宏小區，則評價全網容量，可以宏網負荷作為標準（容量與負荷間呈反比關系），可得三種方式下，終局容量的對比。
1. 當我們?nèi)=1，就可以得出對于不同P和N取值，宏站小區話務的典型對應曲線：

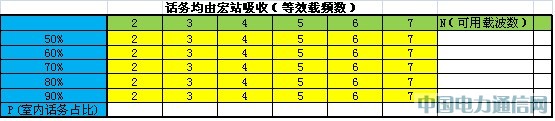

表一：單宏扇區話務容量（等效載頻數）與載頻數和室內話務占比的數值分析結果
該曲線族可以看出，由于全面采用宏小區覆蓋，作為容量特征的等效載波數，與室內話務占比無關，與可用頻點數呈線性增長關系，該結果可作為同/異構網絡的容量基線。

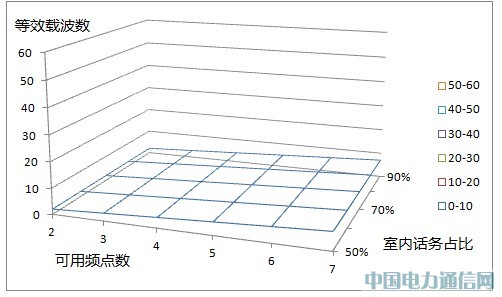

圖1.宏小區容量僅與可用頻點數線性相關
2. 當采用室內外同頻組網（當前主導組網形式），可以假設室內外采用同等數量的載波進行配置。由于宏站的RF覆蓋能力高于室內站，因此，室內系統大約僅能吸收2/3比例的室內話務。由室內系統“泄漏”到宏站的話務，將明顯影響這種組網方式的整體話務承載能力。

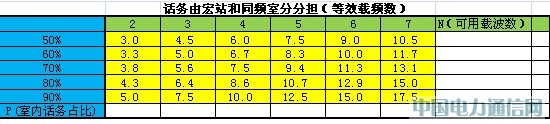

表2：宏站與同頻室分組網時，話務容量與載頻數和室內話務占比的數值結果
由數值分析可以看出，這種組網方式中，網絡的容量隨可用頻點數和室內話務占比，單調增長，當可用頻點數為7，且室內話務占比為90%的條件下，該組網方式可以提升整網容量2.5倍。

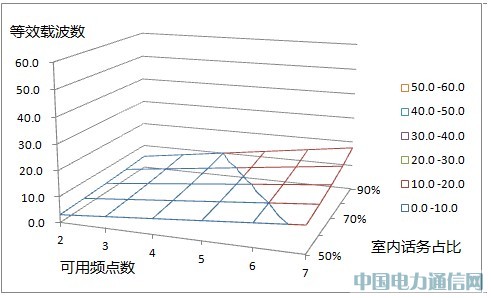

圖2：室內外同頻組網的等效容量與頻譜和室內話務占比的關系圖
3. 當采用室內外異頻組網（具備HDC典型組網特征）的情況下，室內站對特定業務使用單個載波配置，宏網則采用剩余的N-1個頻點配置。由于異頻室內覆蓋系統可以實現室內話務的全吸收，更加有效地降低宏站話務承載負荷水平，提升網絡容量。

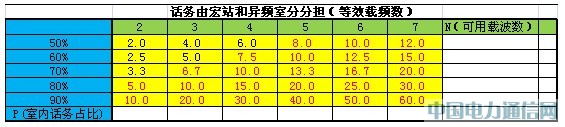

表3：宏站與異頻室分組網時，話務容量與載頻數和室內話務占比的數值結果
當可用頻點數為7，且室內話務占比為90%的條件下，該組網方式可以提升整網容量8.6倍，容量增益為室內外同頻方式的3.4倍。表3中，紅色字體標注部分，均顯示異頻方式的容量優于同頻方式。

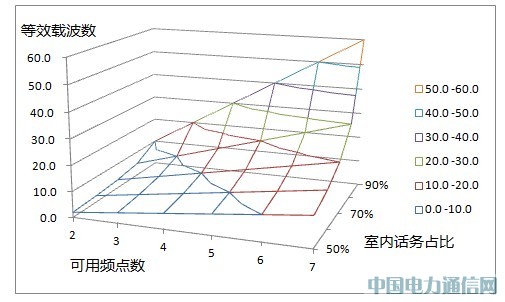

圖3：室內外異頻組網的等效容量與頻譜和室內話務占比的關系圖
結語：
根據以上分析，可以得出結論：
1. CDMA網絡在宏蜂窩配置載頻數量較高時，可以采用室內覆蓋進行話務卸載擴容，異頻室內覆蓋組成的異構網絡，有更好的話務卸載能力，擴容增益更大；
2. 對于現網1x業務，若考慮配置頻點數為3，室內話務為占比為70%，室內外異頻方式，較室內外同頻方式，可提升容量約20%；
3. 對于現網的EVDO業務，若考慮配置頻點數為4，室內話務為占比為90%，室內外異頻方式，較室內外同頻方式，提升整網容量約300%；
4. 當次800M頻譜使用后，考慮EVDO配置頻點數為7，室內話務為占比為90%，室內外異頻方式，較室內外同頻方式，提升容量約340%。
當引入異頻異構組網架構后，更多地是考慮逐步卸載熱點的話務，對宏網的覆蓋架構幾乎沒有影響，而室內覆蓋的微站，將引入更多、更小的小區來吸收室內話務量，從而形成立體化的大容量組網架構。
當前CDMA的網絡熱點對容量的需求逐漸凸顯，積極引入異頻異構的頻率規劃方案，推廣HDC方式的室內覆蓋，并在熱點等區域，以卸載話務而非局部補盲的為目標，進行室內覆蓋建設，配以RRU和Pico基站的應用，將對提升頻譜利用率，E2E用戶感受有積極的作用。
