隨著數字電視直播頻道、回看、時移、VOD點播、高清頻道和寬帶上網等應用不斷規模商用,廣電承載網也由單一的寬帶Internet訪問業務向能夠接入并可靠承載數據、分組語音/視頻和流媒體等的多業務綜合承載網發展。新的承載網絡的設計規劃需要綜合考慮寬帶用戶接入、各類多媒體業務承載對網絡的嚴格要求,綜合使用MPLS、QoS、組播等技術保障多業務的綜合承載和傳輸。
各種業務及技術驅動承載網絡向著統一融合的方向發展,同時,多種制式將在很長一段時間內并存,這就要求一張承載網實現多種業務的統一接入和傳送,從而保護運營商投資。另外,隨著各種業務的IP化進程加速,對承載網的帶寬、調度、靈活性、成本、質量等方面也提出了新的要求。廣電運營商對于承載網絡的關鍵需求主要體現在:
多業務統一接入和傳送
高可靠性、高安全性
基于分組的精確同步能力
高效率靈活的帶寬利用
網絡精細化管理和控制

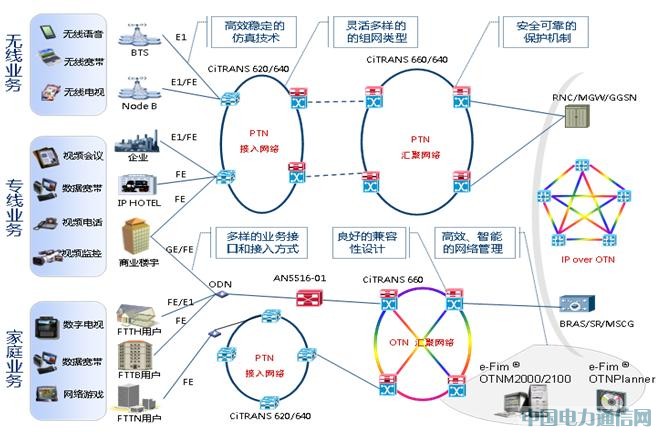

1 方案整體概述
烽火科技順應廣電業務IP化發展趨勢,推出多業務承載網絡解決方案,使用基于全分組內核的融合型PTN設備,實現多業務承載,為廣電運營商提供端到端解決方案,并致力于為降低網絡建設和運維成本,助力運營商實現網絡平滑演進及業務高速發展。
多業務IP承載網絡解決方案可以實現:
一張網絡,適應各種業務架構,包括IPTV、Internet Access、VoIP
一張網絡,適應多種業務類型,包括TDM、ATM、Ethernet、IP
一張網絡,適應多種傳輸介質,包括Fiber、Copper、Microwave
2 方案亮點和優勢
多業務IP承載網方案有利于降低廣電運營商CAPEX
豐富的多業務接入和統一傳送能力:豐富的接口類型(E1、STM-N、FE、GE、10GE)對多種業務進行統一接入,采用PWE3封裝技術實現TDM/ATM/Ethernet/IP業務的統一傳送
融合型架構設計:相同硬件架構下,同時支持IP/MPLS與MPLS-TP,提供更加靈活組網方案的同時,大大降低運營商因技術選擇所帶來的風險
100%分組交換核心:采用純分組核心設計,提供帶寬統計復用能力,從容應對大帶寬沖擊
精確靈活的同步機制:提供同步以太、IEEE 1588v2同步方案,提供網絡時鐘/時間同步需求;支持帶外1PPS+TOD接口和帶內以太網同步接口,滿足網絡長期演進的需求;采用SSM和BMC的協議,實現時鐘和時間鏈路的自動保護倒換,保證同步的可靠傳送
多業務IP承載網方案有利于降低運營商OPEX
SDH-like層次化OAM :通過基于硬件機制的層次化OAM支持(MPLS-TP OAM,MPLS OAM,Ethernet OAM),實現了電信級的網絡故障自動檢測、保護倒換、性能監控、故障定位等功能
多級可靠性保障:具備完善的設備級、網絡級以及客戶側保護功能,保證50ms保護倒換、電信級99.999%可靠性
端到端QoS:充分保證不同業務對延遲、抖動、帶寬的要求。支持流量分類、擁塞控制、擁塞管理、流量監管、和流量整形等,滿足用戶級多業務的帶寬控制,實現業務接入的SLA,為運營商精細化運營提供保障
統一網管系統:OTNM系統實現對承載網所有網絡設備(包括PTN, SDH/MSTP, WDM/OTN)的統一管理,覆蓋接入層、匯聚層和核心層網絡,有效降低運營商建網成本和維護成本
3 分組傳送技術概況
標準現狀:MPLS-TP已成為分組傳送主流標準,CCSA《分組傳送網總體技術要求》指出PTN核心層可選支持L3。
分組傳送技術對比:就MPLS與MPLS-TP的OAM,網絡保護、QOS、時鐘同步、控制平面等技術屬性,以及運維和互通等性能方面進行對比優勢劣勢情況
分組傳送演進趨勢: MPLS-TP & MPLS在傳統應用領域未來技術走向是趨同的,MPLS-TP要增強L3VPN功能,IP/MPLS需要增強OAM、NMS,保護技術等。

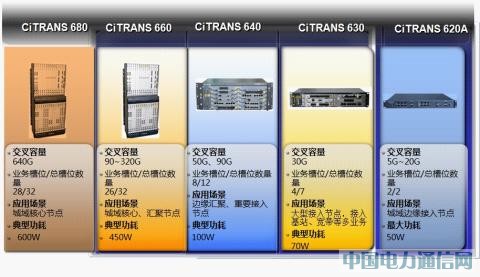

烽火科技烽火科技分組傳送產品:為順應技術遠期發展、降低運營商面臨的選型風險,烽火科技烽火科技CiTRANS系列PTN設備全面支持MPLS-TP、IP/MPLS融合技術方案

4 總結
經過幾十年在通信網絡產品研發和工程應用的摸索,烽火科技產業發展迅速,產業領域包括數據網絡通信、寬帶接入、軟件技術、增值業務、信息集成等;烽火科技高度關注廣電運營商的業務發展和轉型需求,具有端到端的全業務承載網解決方案、完善的產品組合及豐富的網絡部署經驗,全方位助力運營商迎接光網絡轉型挑戰,共享網絡之美。
廣電三網融合中帶寬需求急劇增加,PTN技術將是廣電承載網的最佳選擇。承載網絡不僅需要承載主流的IP業務同時也要兼顧對傳統TDM業務的承載。隨著PTN標準化進程的進一步加快,隨著高帶寬多媒體業務的迅猛發展以及技術的不斷成熟,PTN部署中所面臨的問題也會迎難而解。
作為光傳送領域的領跑者,烽火科技將不斷改進和優化PTN產品、降低成本,積極探求承載網絡大規模商用運作模式,為廣電運營商三網合一建設貢獻自己的力量。
