摘要：短信業務質量問題是用戶經常投訴的問題，如何準確分析定位短信業務問題是運營商網管維護部門非常關心的問題，本文給出了短信重發問題的分析定位過程，以及具體的解決方案。吉林移動的信令監測系統由北京中創信側科技股份有限公司全面建設維護，本文詳細說明了監測系統的應用分析過程及解決過程。
1 短信業務故障描述
對于短信業務存在如下問題：
(1)用戶發送短信不成功，導致短信重發多次。
(2)用戶發送短信后，出現重復計費問題。
(3)用戶發送一條短信，接收方卻收到多次。
(4)短信發送接收時延太大，導致用戶抱怨。
本文對吉林移動在除夕當晚20:00左右，交換機網管系統發現部分用戶發送一條短信，但提交多條情況，存在對用戶發送短信重復計費故障現象進行分析。由于短信業務流量急增，引發阿爾卡特HSTP2局和LSTP2局之間信令鏈路負荷過高，導致信令鏈路翻轉故障，已嚴重影響網絡運營質量。由于信令翻轉過程中，丟失部分信令，導致短信重發現象。以下詳細說明通過交換機網管和信令監測系統對該故障的跟蹤分析過程。
吉林移動的信令監測系統由北京中創信測科技股份有限公司多年集中監測建設并維護，本文詳細說明信令監測系統的數據分析判斷操作應用過程。
2 短信重發問題分析
2.1 短信中心局數據改進
針對短信中心下發短信機制，完善中興短信中心MSCID數據并核對業務負荷分擔機制；同時更改諾西短信中心短信下發機制：由號段作為發往LSTP局或HSTP局路由尋址的依據，改為號段結合MSCID做為下發消息路由尋址方式，此舉可有效解決短信大業務量情況下，HSTP局和LSTP局資源不足問題，同時協調諾西短信中心盡快完成HSU板(支持高速2M信令鏈路)的更換。目前已經完成了中興短信中心的路由數據調整工作，已經將諾西短信中心1的消息下發路由數據按照省內送LSTP局，省際送HSTP局的原則設置完畢；在2月5日通過信令測試儀表跟蹤的方式對中興短信中心和諾西短信中心的路由數據進行驗證工作，目前路由數據已經完全正確。諾西短信中心2將在硬件到貨后進行路由數據的設置工作并繼續進行掛表驗證工作。
2.2 對于短信一條多發情況分析
(1)移動用戶始發短消息流程(MO)

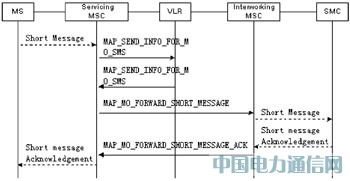

從圖1短消息MO流程可以看出短消息發送到短信中心后，短信中心需回送短消息證實消息。同時在A接口存在對應發送短信過程。
圖1 移動用戶始發短消息流程
(2)短信重發MAP短信業務記錄分析

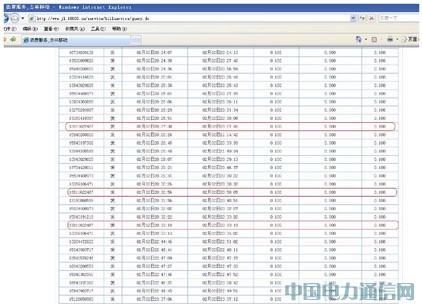

在吉林移動網站上隨機找到一組存在一條多發短信的記錄，同時重發短信按多條計費的情況(見圖2)。
圖2 短信重發MAP短信業務記錄分析
在中創信令集中監測系統中，通過“MAP短信記錄”查詢MSC/SS端局到LSTP局的MAP信令中找到關聯的3條短信消息記錄，短信記錄中發送號碼為：1375630XXXX，短信接收號碼為：1381162XXXX

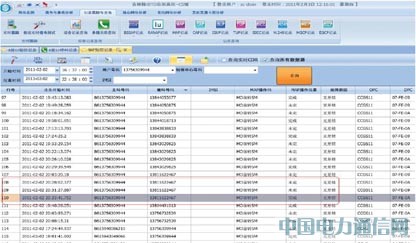

從圖3短信消息記錄列表中可以看出20:28和20:31這兩條消息是“未完”狀態，20:33分則是“完成”狀態。分別關聯提取“未完”狀態和“完成”狀態的信令過程消息，并進行對比。
圖3 短消息記錄列表

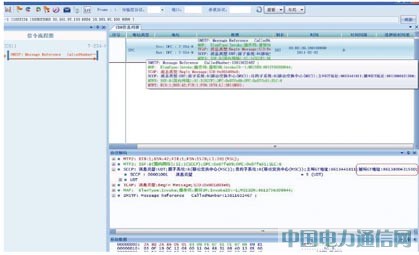

●圖4為“未完”狀態的信令流程，從信令中可以看出信令消息送往GT為8613800431500的短信中心，但此短信中心未回復證實消息。因此只有TC_BEGIN事務處理開始的記錄，沒有返回TC_END事務處理結束的證實消息。所以記錄顯示“未完”的過程結果。
圖4 “未完”狀態的信令流程

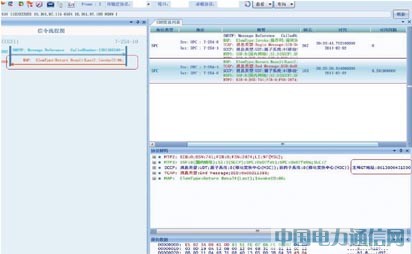

●圖5為“完成”狀態的信令流程，從信令過程時序圖中可以看出信令消息同樣送往GT為8613800431500的短信中心，但此次收到了短信回復證實消息，該消息包含在TC_END中，因此是完整的TC事務處理過程。
圖5 “完成”狀態的信令流程
由于短信中心未回復證實消息，最終導致MSC/SS端局等待短消息中心回復定時器超時，向手機下發失敗，部分手機在發送失敗后會重新發送該條短信，直到發送成功。
(3)短信重發A接口短信記錄分析

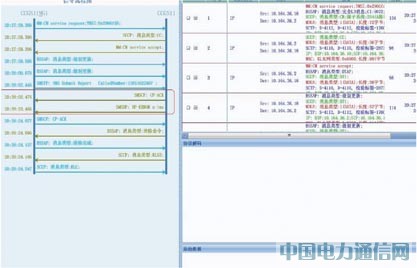

●短信中心未回復證實消息的A口短信發送信令流程(見圖6)
圖6 短信中心未回復證實消息的A口短信發送信令流程
圖6中“RP_ERROR”即說明RP_DATA發送后沒有收到RP_ACK消息，說明短信發送失敗，失敗原因是“網絡故障”。因此通過A接口也能定位用戶發送失敗的原因，但需要結合核心網MAP短信業務記錄，可準確定位是MSC/SS端局沒有發送短信，還是發送后沒有收到SMC的證實消息。因此對于監測全面的端局，通過信令監測系統數據記錄分析，可以快速定位故障發生的根源。

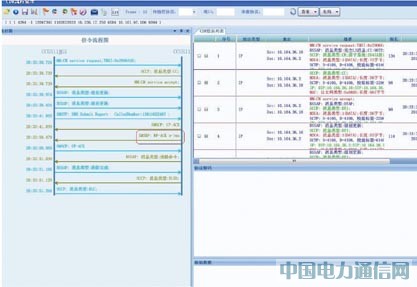

●短信中心回復證實消息的A口信令流程(見圖7)
圖7 短信中心回復證實消息的A口信令流程
以上是短信成功發送的過程，包含CP_DATA和CP_ACK各兩條，分別是CP_DATA中包含RP_DATA和RP_ACK消息，與MAP過程相似。CP為Control Protocol控制協議層，即A接口傳輸控制，如果出現CP_ERROR則說明在A接口傳輸控制存在問題，例如無線接口故障或無線接口消息故障。
通過A接口記錄與MAP記錄的結合分析，可以定位短信發送失敗是由于無線接口故障還是核心網傳輸故障。通過失敗原因的分析，結合用戶投訴，可以很快排除網絡運行故障。
3 初步結論：
(1)經過理論分析，由于諾西短信中心采用號段作為發往LSTP局或HSTP局路由尋址的依據，而不是采用號段和MISCID結合的方式，致使短信中心給主叫用戶下發的應答消息送到了HSTP2局—LSTP2局—端局，由于當晚HSTP2局到LSTP2局從16:48到23:59信令鏈路一直發生翻轉，導致部分應答消息丟失，端局未收到短信證實消息超時失敗，導致部分手機重新發送短信，造成短信一條多發情況，重復計費。
(2)交換與數據共同分析了諾西短信中心設備局數據結構，認為現有路由數據結構可以優化，原則是省內數據及MSCID指向LSTP，省際大匹配數據指向HSTP，所有數據指向信令匯接局HSTP/LSTP需要按照負荷分擔方式處理，數據支援室下一步會制定計劃整改。
4 應用維護總結
對于網絡故障可通過交換機網管系統和信令監測系統綜合分析；信令監測系統可分析網絡故障給用戶帶來的直接影響，可分析到最直接的信令消息記錄；特別是在網絡傳輸備份的前提下，往往導致部分記錄出現失敗部分成功，這更要求我們對于網絡故障及時發現和排查，避免造成全局癱瘓的重大故障。
