[摘要]：目前TD-SCDMA網絡已發展到一個相對成熟的階段，將面臨著長期與GSM網絡共存的局面。如何保證這兩張網絡之間的協調發展，達到二者融合互補、雙贏共利的目的具有十分重要的意義，而23G互操作優化在實現這一目的中具有舉足輕重的作用。本文從23G互操作優化的背景出發，分析了當前23G互操作優化的不足之處，并提出了百林通信的23G互操作優化解決方案，著重闡述了百林解決方案的特點、內容和工具軟件，最后展示了百林通信23G互操作優化解決方案的實施案例。
1 23G互操作優化背景
1.1 動態網絡23G互操作參數配置
移動通信網絡是一個持續發展的動態變化的網絡，隨著不同時期都有新站入網、擴容、搬遷等活動，對于TD-SCDMA網絡來說更是如此，局部區域的擴容時常發生。因此如何配置23G互操作參數，保證擴容搬遷期間網絡性能平穩提升，改善用戶的業務感知是23G互操作優化中首要考慮的問題。
同時因為日常優化中對參數的調整，需要隨時保持TD-SCDMA網絡側和GSM網絡側相關互操作參數的聯動修改及一致性，而這個核查工作目前是人工完成的，難以保證準確性和及時性。
1.2 數據業務回流GSM網絡的問題
隨著移動通信的資費不斷下調，多媒體終端的普及程度越來越高，數據業務迅猛發展起來。TD-SCDMA網絡因為對于數據業務的無線傳輸速率比GSM網絡高很多，本來應該承載主要的數據業務，但是目前承載數據業務需求的比重卻比GSM網絡小很多，大部分數據業務回流到GSM網絡，給現網的性能帶來巨大的沖擊，主要體現在以下幾個方面：
其一、數據業務從TD-SCDMA網絡回流到GSM網絡，數據用戶的傳輸速率急劇下降，用戶使用感知變差。同時TD-SCDMA網絡的利用率下降，造成TD-SCDMA網絡資源的浪費。
其二、數據業務從TD-SCDMA網絡回流到GSM網絡，極大消耗了GSM網絡的無線資源，導致GSM語音業務和數據業務資源不足，影響了GSM用戶的使用；
其三、數據業務從TD-SCDMA網絡回流到GSM網絡，加劇了GSM網絡的系統干擾，使語音質量下降，用戶的使用感知變差。
究其數據回流的原因，除了目前TD-SCDMA網絡覆蓋不完善、用戶選擇終端鎖定GSM網絡等，更重要的是下面所說的第三個原因，即23G互操作參數優化的問題。
1.3 23G互操作參數優化設置的問題
長期以來，由于路測指標和網絡KPI指標的考核壓力，部分網優工程師將23G互操作參數設置為比較容易的重選或切換到GSM網絡，這種“急不可待”將用戶推向GSM網絡的23G互操作參數設置雖然換取了較好的KPI指標，但實際上損害了用戶的業務感知，因為23G互操作越容易發生，發生的越頻繁，就越容易引起上述的數據回流問題。另外，在23G互操作參數優化方面，部分工程師僅僅考慮了TD-SCDMA小區和GSM小區的場強關系，對于GSM側小區的干擾、性能、負荷等因素考慮的較少。總結下來，23G互操作參數優化目前存在如下不足：
主要以網絡KPI指標為目的，較少從用戶感知角度出發
參數優化僅考慮場強關系，沒有考慮23G小區的干擾關系
鄰區配置僅考慮場強交疊，沒有考慮23G小區的性能負荷
1.4 23G互操作優化經驗需要固化
通過運營商、設備廠家、第三方優化公司的通力合作，對于23G互操作優化積累了大量優化經驗和成功案例，但這些只局限于部分人掌握，缺乏有效和快速的溝通方式 ，因此需要將23G互操作優化經驗以軟件方式固化，使普通優化人員依據優化軟件即可以進行23G互操作的優化。
TD-LTE網絡的部署已日漸臨近，屆時對于GSM/TD-SCDMA/TD-LTE三張網絡的互操作優化提出了更高的要求，也需要為網絡優化工程師提供一個便捷實用的工具，來節省人力成本，提高優化效率。
2 百林通信23G互操作優化解決方案
2.1 23G互操作優化解決方案概述
針對目前23G互操作優化中的諸多問題，上海百林提出了包括共覆蓋協同優化、鄰區量化優化、參數關聯優化、G/T分流優化等內容的23G互操作優化解決方案，并在此基礎上開發了一款23G互操作優化軟件工具，實現了23G互操作優化經驗的固化，使得普通優化人員憑籍軟件工具，即可以實施目前最為關注的23G互操作優化。
2.2 23G互操作優化解決方案特點
上海百林通信23G互操作優化解決方案具有如下特點：
1、擴容、搬遷小區的23G互操作參數配置: 綜合考慮2G小區覆蓋、干擾、負荷、性能等因素，避免片面考慮場強帶來的局限性。
2、解決TD網絡數據業務倒流2G網絡的問題：解決數據業務倒流問題，減輕2G網絡負荷壓力，提升2G網絡性能。
3、提高TD網絡的碼資源利用率 ：降低23G切換比，提高TD網絡資源利用率，鞏固TD網絡建設成果,提高TD網絡投入產出比。
4、提高TD網絡,2G網絡用戶的業務感知 ：優化以感知導向為主，指標導向為輔 。
5、全程基于工具平臺的優化：通過軟件工具的23G互操作優化，效率高，效果好，風險下。
2.3 23G互操作優化解決方案內容
百林通信23G互操作優化解決方案的實施內容如下：
1、23G互操作性能評估：23G互操作詳盡而切實的評估，使優化有的放矢
2、23G網絡共覆蓋優化：通過23G覆蓋協同優化，解決越區、弱覆蓋等
3、23G鄰區關系優化：綜合考慮場強、干擾和性能因素互配23G鄰區
4、23G切換參數優化：綜合考慮場強、干擾和性能因素優化切換參數
5、23G重選參數優化：綜合考慮場強、干擾和性能因素優化重選參數
6、G/T分流優化：根據SGSN話單數據的分析，進行G/T分流優化
3 23G互操作解決方案的關鍵技術
3.1 23G網絡共覆蓋優化

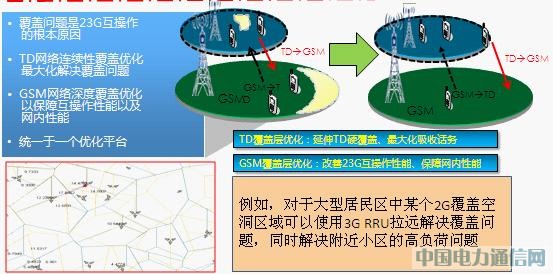

覆蓋問題是目前引起23G互操作的根本原因，因此對TD網絡連續性覆蓋優化，最大化解決覆蓋問題 ，對GSM網絡深度覆蓋優化以保障互操作性能以及網內性能。本方案中有機結合TD-SCDMA網絡和GSM網絡的覆蓋優化，即協同組合的覆蓋優化改變傳統優化中“各顧各”的弊端。
利用TD覆蓋層的優化延伸TD網絡硬覆蓋，最大化吸收網絡話務，GSM覆蓋層的優化改善23G互操作優化性能，包裝網內性能，并將兩者的優化統一于一個優化平臺。
3.2 G/T分流數據透視

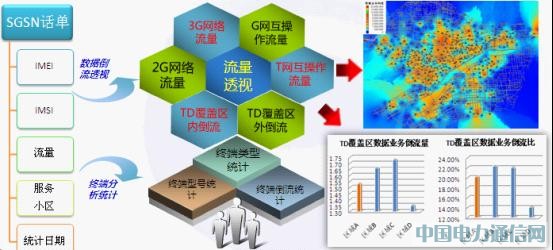

通過提取SGSN話單數據，統計分析G3用戶分布情況，數據業務倒流情況，并構建數據業務倒流模型，為G/T分流優化提出判斷依據。
3.3 23G互操作優化平臺

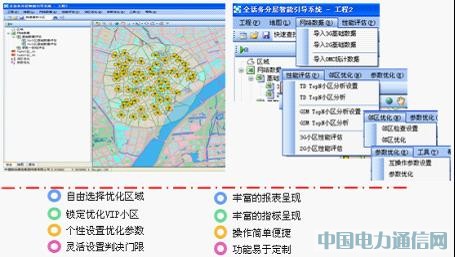

23G互操作優化平臺統功能如下圖所示。系統在穩定系統間切換成功率的基礎上，以提升TD網絡碼資源利用率，降低23G業務切換比，改善TD網絡業務倒流為目標，通過綜合考慮GSM小區間的覆蓋、負荷、干擾、語音質量和掉話率等指標，調整優化互操作參數。
系統通過導入地圖、工參、網絡配置以及OMC統計數據進行性能評估、鄰區優化、參數優化等。系統根據當前的網絡性能自動分析TOPN小區，并進行GIS顯示，最終輸出優化方案。
軟件包含了豐富的應用功能，例如23G互操作參數的一致性核查、TD TOPN小區的分析、GSM TOPN小區的分析、鄰區優化、重選參數優化、切換參數優化等。
4 23G互操作優化解決方案的應用
隨著運營商2G網絡和3G網絡的成熟，23G互操作優化日益提升為網絡優化工作的重點。23G互操作性能在某種程度上影響了兩網的網絡性能，因此23G互操作專題優化開展的越來越普遍。
同時隨著網絡擴容以及基站的搬遷，網絡環境發生了變化，需要針對某一區域重新優化，以保證新設備和新用戶的入網不會對網絡性能帶來沖擊，因此需要在短時間內平息網絡性能的波動。23G互操作化工具依靠在優化效率方面的突出表現，可以很好的幫助優化人員度過這一難關。
典型案例
網絡背景

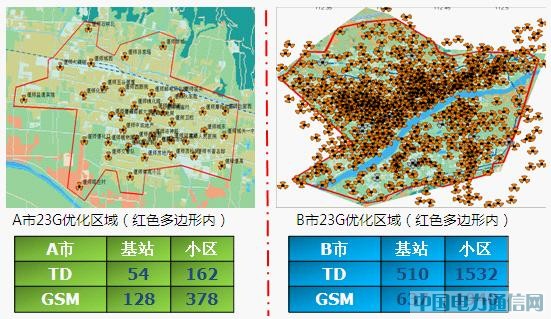

應用百林23G互操作優化解決方案，分別在A市和B市進行了實施，網絡環境如下所示：

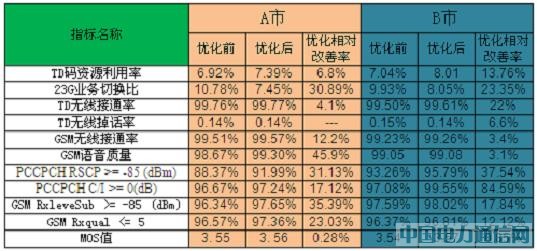

實施結果
6結論
針對目前23G互操作優化越來越普遍的情況下，百林通信提供了一個高效的解決方案。在網絡優化工作中，該方案為網絡優化工程師提供了一個便捷實用的工具，極大節省了人力成本，提高了優化效率，同時穩妥的提升了網絡性能。
隨著LTE網絡的即將部署和商用化，對2G/3G/4G的互操作優化提出了更高要求，如何保證三張網絡的協調發展，保護運營商的投資利益，為廣大用戶提供高質量的業務感知，是百林通信為運營商孜孜追求的目標。
