引言
自2004年3GPP在多倫多啟動LTE項目之后，TD-LTE開始飛速發展。截止2011年6月，在全球累計已經有24張TD-LTE商用網絡開始提供服務，同時有166張TD-LTE網絡正在進行部署或已在規劃中，其中TD-LTE試驗網目前在全球已經有16個，目前TD-LTE 的陣營已共有12 家電信運營商。2010年上海世博會期間，中國移動就已通過全球首個TD-LTE演示網進行了業務展示。隨后，為加快帶動TD-LTE產業發展和國際化進程，2010年底，工信部批準中國移動啟動了TD-LTE規模技術試驗，該試驗網將覆蓋上海、杭州、南京、廣州、深圳、廈門6個城市。
大唐移動TD-LTE系列產品解決方案：
隨著六大城市試驗網建設如火如荼地開展，大唐移動TD-LTE規劃優化系列產品呼之欲出，同時伴隨3GPP標準快速的制定和完善，相應的TD-LTE產品規劃演進也在穩步前進。
在TD-LTE試驗網建設初期，基站從選址、覆蓋、站點的密集程度，天線的下傾角如何確定，到站點建成后，小區的PCI規劃和管理，鄰區規劃，X2鏈路規劃等工作，都只能通過手工來進行規劃，這不僅需要投入大量人力，而且只能在基站數目相對較少的情況下，質量才能得到保證。同樣地，在測試過程中，由于缺乏成熟的路測軟件，只能通過串口來采集消息，記錄的Log時常丟失關鍵消息，造成許多異常事件無法定位，設備問題遲遲得不到解決。
同時，終端廠商提供的配套測試軟件無法通過地理化顯示來跟蹤測試過程，且無法直接評估每條道路上的網絡質量；在網絡性能和指標測試中，小區的吞吐量需要手動記錄，切換時延等指標只能通過隨車測試人員手動記錄，這樣既不能保證數據的真實性和完整性，又大大增加了測試所需要的時間和人力。隨著試驗網的建設，站點數、小區數的逐漸增加，TD-LTE網絡規劃優化工作已經無法只靠手工或是簡單的小工具來進行，亟需高效、智能、人性化的工具軟件來提升質量和效率。
目前，大唐移動已經規劃并開發的TD-LTE系列產品包括TD-LTE 網絡規劃仿真軟件eNPS和TD-LTE 路測軟件Outum。這兩款軟件幾乎貫穿了網絡建設、網絡規劃優化的整個生命周期，軟件可為運營商提供如下功能特性：
提供強大的預規劃功能。協助運營商在TD-LTE網絡規劃初期。對站址規模、網絡覆蓋、容量預估等進行合理地規劃；
提供完整的無線參數規劃功能、自動規劃頻率和鄰區、PCI等參數，使運營商能夠動態管理大量無線資源參數；
提供完備的信令跟蹤和采集功能，GIS地圖實時顯示測試路線功能，測試結果導出和生成報表等功能，幫助運營商在網絡優化階段對網絡指標、網絡性能進行測試，對于網絡問題進行定位和優化。
考慮到后期大規模的測試和優化需求，大唐移動計劃開發針對TD-LTE網絡的自動路測設備，繼續發揮在TD-SCDMA時期在自動路測領域的優勢。
于此同時，在TD-LTE時代，運營商將至少有GSM\TD\TD-LTE三張網絡共存，網絡的復雜程度越來越高，管理和維護成本和難度不斷上升，因此，TD-LTE網絡SON(Self-Organized Networks) 管理框架必是趨勢所向，大唐移動也對此提出了對應的網絡自組織，自治愈，自優化的產品演進方向。通過定義自動化的流程，用于檢測新的網絡站點，選擇最優位置，初始化硬件配置，天線設置，提供初始的軟件無線電參數和傳輸系統參數等。
TD-LTE系列產品之規劃仿真軟件eNPS：
該軟件集網絡仿真和網絡規劃兩大功能于一體，基于TD-LTE NPS開發，完全向下兼容TD-SCDMA網絡規劃功能，能夠提供包括網絡預規劃，網絡仿真，網絡無線參數規劃等全套的解決方案。
網絡仿真
該模塊提供了強大的網絡仿真功能，集成了調度、功控、ICIC等一系列仿真算法，目前為業界算法最為完整集成度最高的一款網絡仿真軟件，其仿真模塊具體實現功能如下：

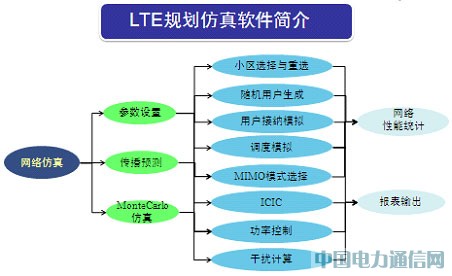

圖1：TD-LTE規劃仿真軟件（網絡仿真）簡介示意圖
參數設置模塊提供了仿真基礎參數動態設置的功能，用戶可按照網絡實際情況，對于仿真地區的基站數目，隨機用戶數，接納判決門限等進行設置，以適應各種網絡環境和各種指標要求下的仿真。
傳播預測模塊提供對以TD-LTE參考信號CRS為主的各種參考信號及各信道的覆蓋情況仿真，為初期網絡建設選址和覆蓋方案提供了強有力的參考，并為后期網絡規劃中鄰區規劃提供了信號強度依據。
MonteCarlo仿真模塊是針對用戶和業務仿真模塊的中心，提供隨機用戶生成，網絡對隨機用戶的接納，并在調度算法中對用戶進行資源分配，并且資源分配的方式是可根據實際情況進行配置的。
最后，網絡仿真模塊提供對仿真結果以圖層的方式顯示和統計輸出功能，并提供各種覆蓋和干擾報表的輸出，方便使用者通過圖形化和數字化的各種方式對網絡情況和覆蓋質量進行評估。
網絡規劃

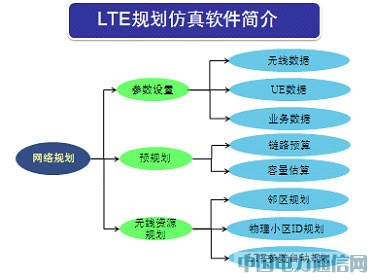

圖2：TD-LTE規劃仿真軟件（網絡規劃）簡介示意圖
參數設置模塊提供對真實網絡的無線數據進行導入和導出功能，并可以由用戶自定義模板，以更好地支持實際網絡的無線規劃工作。
預規劃模塊主要作用于網絡建設初期，對于給定設備的損耗指標，以及根據TD-LTE工作頻段上的損耗特性，計算出信號在傳播過程中的路徑損耗，進而估計各種業務的最大覆蓋半徑，軟件實現中提供射線法和逐點分析法兩種方法。
無線資源規劃的功能首先基于仿真中傳播預測的結果，根據仿真所得到每一個點的接收信號強度來對覆蓋交疊情況進行判斷，進而規劃鄰區及切換關系。在TD-LTE中，物理小區ID涉及到物理層比特級加擾的各信道擾碼初始值，如果不進行合理規劃，會在小區邊緣造成非常大的干擾，故該軟件考慮了各個信道所占的時頻位置帶來的干擾影響水平，最終綜合各種要求進行物理小區ID的規劃，以保證小區間干擾的隨機化。
TD-LTE系列產品之路測軟件Outum：
TD-LTE系統的路測軟件繼承了TD-SCDMA路測軟件的巨大優勢，在此基礎上不僅增加了TD-LTE各種特性，更優化了系統界面操作，提高了路測Log導入導出效率，大大提升了路測工程師的操作體驗，同時也為分析和定位問題提供了有力的保障。
軟件支持顯示完整的TD-LTE 測量信息參數：
基本測量參數：RSRP、RSSI、RSRQ、SINR、中心頻點、PCI等；
鄰小區測量：異頻鄰區、同頻鄰區、異系統鄰區信息等；
信道質量信息：CQI、PMI、RI、MCS等級、初傳、重傳BLER、HARQ信息等；
業務性能信息：PRB占用量、調度次數、用戶級的上、下行吞吐量、信道估計、頻譜效率等；
業務過程信息：AMC、調度、HARQ、功控、MIMO等；
全新規劃針對TD-LTE網絡典型業務的測試和評估體系：
支持靈活的系統帶寬配置下的測試；
支持TD-LTE常規和后續擴展的GBR、NGBR業務測試；
支持各類上下行組合業務測試；
支持不同調度方式下的對比測試；
支持不同多天線技術的性能對比測試支持語音質量評估（MOS）測試，視頻質量評估測試（VMOS）；
更加人性化的界面設計：
支持窗口靈活定制，并支持用戶編輯：基站基礎信息顯示窗口、信令跟蹤窗口、圖形化顯示關鍵參數窗口、基站和測試路線地理化窗口等；
支持地圖上預定義車行路線、方向顯示和多種夾角、距離測量；
支持窗口聯動、同步；
支持鎖定，能夠在測試記錄的同時分析歷史數據；
支持告警或語音提示關鍵事件；
全方位啟動未來規劃
今年七月，TD-LTE規劃軟件eNPS在與運營商的合作課題中，表現不俗。同時，作為大唐移動TD-LTE規劃優化系列特色產品的Outum軟件，相信同樣會在以后的網絡優化工作中有出色表現，屆時將會以直觀、美觀的界面、完備的參數設置、快速流暢的信令解析及準確的網絡事件、IE定義，及人性化的操作體驗給客戶帶來全新的體驗。
目前，上海大唐移動通信設備有限公司TD-LTE組網研究，需求導入，工具

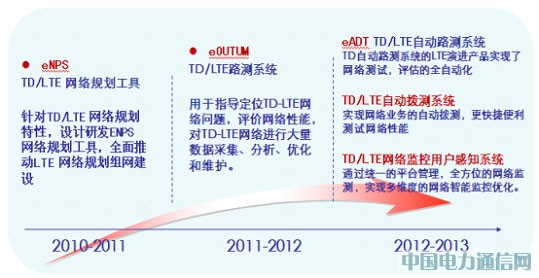

研發探索的系統工作已經全方面啟動，將致力于打造系統完整的TD-LTE 系列規劃優化軟件產品，如下圖所示：
大唐移動網絡規劃優化服務及工具，為下一代網絡建設優化保駕護航，同時也為TD-LTE產業鏈的完善化和多樣化做出自己的貢獻。
