數字洪水來臨――移動面臨的挑戰
眾所周知,中國移動的GSM網絡是全球覆蓋面積最大,用戶數最多的一張移動網絡。這張網絡承載了近6億用戶的話音和各種數據業務。隨著時間的推移,進入2010年,這張GSM網絡也逐漸面臨了新的問題:智能手機和終端的蓬勃發展,業務種類特別是數據業務的迅速擴充帶來的流量爆漲,GSM網絡承受了越來越大的壓力,網絡的質量和容量都面臨的嚴重的挑戰。
GSM網絡面臨著巨大困難的同時,中國移動的3G網絡――TD-SCDMA網絡,已經開展了四年多的建設,完成了全部地級市以上的覆蓋,但從目前來看,TD網絡并沒有真正得到有效利用,網絡的利用率相比GSM網絡有較大差距。
WLAN網絡做為寬帶接入網絡,也是應對數字洪水沖擊的主要手段。截至2010年底,全國WLAN網絡已經部署5.4萬熱點和60萬AP的規模,由于WLAN網絡用戶與移動網絡用戶本身存在差異,所以存在“熱裝冷用”的問題。還沒有為數據流量的分流起到明顯效果。
TD-LTE作為下一代通訊網絡,有著更高的頻譜效率和天然的成本優勢,目前正在利用規模實驗網的機會加快技術驗證,為后續商用部署奠定基礎。
中國移動長期將面臨著四張網絡的同時運營,而這四種接入制式目前都面臨的各自的問題,要解決目前的問題,使得四網能夠統一協同的運營,首先要對四網要有一個清晰的定位:即“GSM主要承載話音、短信業務等基礎業務,TD-SCDMA主要承載手機終端的移動數據業務,并同時承載部分話音業務,WLAN網絡主要承載PC、手機及第三方WLAN終端的互聯網數據業務。TD-LTE將主要承載高速數據業務,并具備承載話音業務功能”,在這個定位的基礎上,加強多網協同,使得每張網絡各司其職,充分發揮各自的優勢,做到網絡效率最高,成本最低,將是多網協同的最終目標。

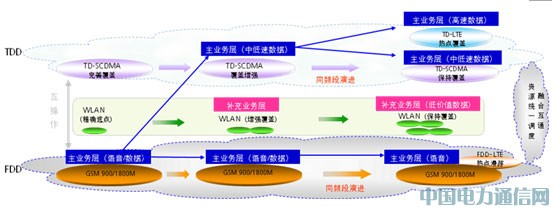

圖一四網定位全景圖
多網協同解決方案
一、G/T協同與分流,使得TD網絡能夠有效分流GSM網絡,給GSM網絡減壓
G/T分流三大舉措:
調整互操作參數擴大TD網絡“軟覆蓋”;
增大PCCPCH功率進一步提升“硬覆蓋”;
提高GSM和TD-SCDMA站點比,覆蓋補盲完善T網“硬覆蓋”;
措施一:調整互操作參數:指的是在原有互操作參數基礎上為了盡可能讓雙模手機駐留在TDS網絡上從而將原有的G/T互操作參數作進一步調整。
在TDS網絡部署初期,TDS覆蓋不太連續,為了保障雙模用戶的業務感知,在TDS覆蓋剛剛偏弱的時候就讓手機重選或者切換到GSM網絡。很明顯隨著TDS網絡覆蓋的完善,這樣相對保守的互參數設置,不僅增多了不必要的互操作頻度,而且嚴重影響了雙模手機在TDS網絡的駐留和業務承載,不利于TDS網絡分流雙模用戶的業務流量。通過我們的理論分析,調整后的互操作參數能夠較好地起到讓手機更多地駐留在TDS網絡,讓雙模終端的業務更多地承載在GSM網絡的目的,這也相當于提升了TDS網絡的“軟覆蓋”能力。

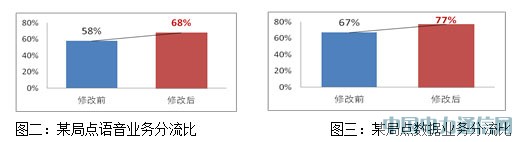

現網測試驗證后,修改互操作參數后雙模終端在TDS網絡駐留的時間大大增長。以某市為例:互操作參數優化方案的實施使TDS網絡的語音業務和數據業務分流比例在原有基礎上分別提升26%和15%,達到了68%和77% 。

措施二:提升TDS網絡分流比的措施是在原有PCCPCH(承載BCCH廣播信道)功率基礎上增加3dB發射功率,從而擴大原TDS小區的覆蓋范圍。相較于互操作參數的優化,PCCPCH功率的提升也可以理解為提升小區的“硬覆蓋”能力。
通過對某市進行功率調整的結果來看:
郊區廣度覆蓋效果改善明顯:話音業務量增加了30%,數據業務量增加了20%;
城區深度覆蓋效果改善,雙模終端進行的G/T互操作頻率(重選和切換)降幅明顯:電路域下降1/3;分組域下降了1/5;
措施三:提高GSM和TD-SCDMA站點比,覆蓋補盲完善TDS網絡覆蓋。這一措施也屬于完善TDS網絡硬性覆蓋能力的措施。
在相同的覆蓋區域內,TDS站點數與GSM站點數的比值越高,雙模終端在TDS網絡上通話的時長越長,也就是說TDS網絡的分流能力越強。根據某市在TDS四期工程階段網絡數據分析,在中心城區TD站間距達到400米,TDS站點數與GSM站點數的比值達到70%時,TDS網絡分流比例可達到40%。這一分流比例數值明顯高于站點數比低于70%的區域,且站點數比值越接近1,分流比例越大。實際現網中,我們根據對PCCPCH覆蓋電平的多種測試和評估結果,在弱覆蓋區域通過有效的站點補充進行覆蓋增強。這一措施對提升TDS網絡的分流比例也起到了極大的作用。
二、G/T/W協同,依托GSM/TDS網絡實現WLAN精準部署
隨著終端的快速普及,移動數據流量爆發式增長,在這種環境下,移動性高、成本低、建設速度快的WLAN網絡能有效地對移動數據起到分流、減負作用,但在實際的網絡建設中,WLAN并沒有真正的分流宏網的壓力,主要原因在于WLAN的部署有較大的隨意性,并沒有部署在話務熱點,造成了“熱點不熱”,“熱裝冷用”的現象,其根本原因在于當前WLAN規劃沒有考慮和G/T大網的協同,沒有基于當前的話務熱點進行站址規劃,WLAN的部署帶有極大的隨意性。
華為提出的WLAN精確選點的方案,是基于GSM/TD話務地圖和仿真平臺,結合數據業務類型、終端類型以及話務熱點的地理分布,按WDA模型綜合打分得出選點建議。話務地圖通過MR等數據,做到50*50m的柵格化地理顯示,并結合google地圖確定最終需要部署的WLAN熱點。
WLAN精準部署方案在某省三地市共發現2400多個熱點,準確度高達90%,結合業務、終端發展制定WLAN部署策略,解決了“盲部署”、“熱裝冷用”等問題。
華為多網協同解決方案體現了華為作為客戶的最佳戰略合作伙伴,秉承“面向客戶需求創新”的理念,持續為客戶創造價值。
