CE融合傳送網,首先就要求CE能夠有效傳送各類業務。
1. IP城域網
l 萬兆到邊緣
在IP接入網,局端接入設備如SW、DSLAM或ONU上行到匯聚設備時,其鏈路一般以MSTP電路或裸纖實現。MSTP可提供10M~50M帶寬,50M以上耗資源較多,導致帶寬擴展性很差。而裸纖存在嚴重缺陷:1. 易出故障,且排障難。裸纖容易受外部環境影響而中斷,且沿途存在多個活動接頭、熔接點,衰耗大,故障后排除困難。2. 光纖資源消耗大。裸纖網最大的問題在于消耗運營商寶貴的光纖資源。
利用CE萬兆以太環網技術,可有效解決傳統傳送網容量低下和可靠性差的問題。將CE交換機推到用戶邊緣,下掛SW、DSLAM或OLT,縮短匯聚設備到接入設備的距離,實際上減少了純光纖鏈路的故障風險,并通過共享環路提高了鏈路利用率。同時,通過RRPP+環網技術,充分保證網絡出現故障時的業務安全,使網絡具有良好的健壯性、可用性。最后,CE交換機的萬兆接入容量可使網絡具備很強的擴展性,在按需建設原則下,單次工程完成后可滿足較長時期內的升級需求(如圖1所示)。
l 提升匯聚鏈路可靠性和利用率
匯聚交換機一般通過裸纖或波分電路雙歸方式與業務控制點如BAS、SR聯接,此方式存在缺陷。首先,匯聚點到BAS或SR其實只有一條上行鏈路,鏈路沒有保護。其次,雙歸方式極大消耗光纖或電路資源。第三,由于匯聚點業務密度不一,常出現各點鏈路負荷不均衡的現象。例如,設有10條鏈路,2條匯聚鏈路負載85%,8條鏈路10%,平均鏈路利用率僅為25%,但此時還需要擴容2條鏈路,無法做到帶寬資源統一調配和統計復用。

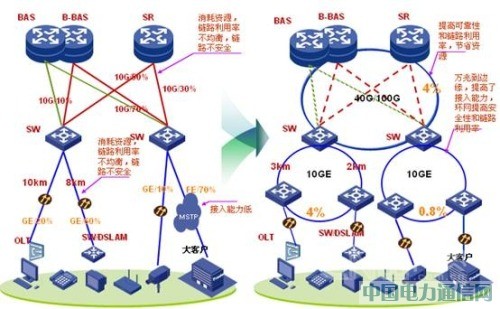

圖1.CE融合IP城域網
為了解決安全問題和有效利用資源,CE有兩種優化方案。方案一:加大接入環網覆蓋范圍,減少匯聚點。這樣做可有效降低對光纖或電路資源的占用,鏈路利用率也相應提高。方案二:匯聚點成40G或100G骨干環,這種方式擴大了CE覆蓋范圍,降低實施難度。不僅有助于減少對波分電路或纖芯資源占用,共享環路也提高了資源利用率,如圖1所示。值得一提的是,兩個方案都可應用IRF2+LACP技術,簡化網絡結構,使節點和鏈路均得到電信級保護。
l 鄉鎮寬帶提速
隨著寬帶業務在縣鄉區域的迅猛發展和IPTV等業務的展開,縣鄉網絡對帶寬的需求也在急速提升。由于其網絡跨度大(從鄉鎮到縣30km~100km左右),業務相對稀疏,CE萬兆接入模式可能并不適用。此時可以采用鄉鎮節點成環,匯聚至縣中心,千兆上行、百兆接入模式,完成鄉鎮環網的傳送改造。相對于MSTP的2M~8M接入,其優勢依舊明顯(如圖2所示)。

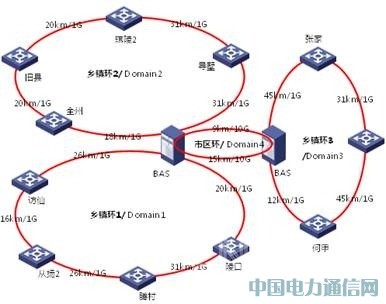

圖2.鄉鎮寬帶提速
2. 高速無線回傳
l 基站高速回傳
基站回傳有幾個特點:第一,2G/3G/LTE基站往往共站址,傳輸資源耗用需一起考慮。2G基站需要3~5個2M左右,3G基站為50M,LTE則需300M。第二,無線接入網IP化,基站具備FE接口。第三,3G/LTE基站可能有互通的要求,需要三層支持。
運營商出于投資保護和資源利舊的考慮,對于3G基站仍采用MSTP回傳業務,但現實情況是,大多數運營商基站傳送資源僅能分配到30~50M左右,因此傳送資源消耗殆盡。具有高帶寬、低成本和電信級可靠性的CE在解決傳送資源不足問題時占據先天之利。

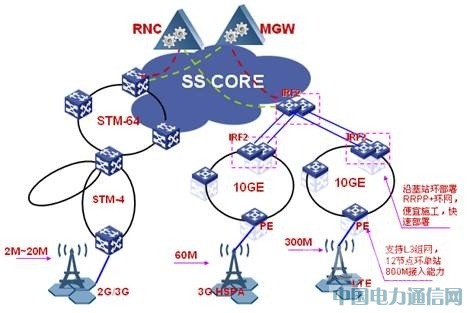

圖3.高速基站回傳
如圖3所示,實踐中,可沿基站環路占用其空閑光纖,組成CE環網,通過RRPP+環保護,使其既有類SDH保護能力,又極大擴充了網絡容量,且支持三層組網。按運營商SDH技術規范,接入環站點控制在8~12個左右。如整環萬兆容量平均分配到12個站點,單站可獲得近800M的容量,完全滿足3G/LTE基站的傳輸需求。對于需要TDM傳送能力的2G基站,由于釋放3G基站占用的大量2M資源,因此2G基站的傳送能力也得到有效提升。
l WLAN專網承載
當前,各大運營商都開展了大規模的WLAN建設。如中國移動已經確立建設“無線城市”的方針,確保千萬級用戶的接入能力。這意味著WLAN流量將迅速增長,尤其是在校園區域,F網無論采用集中轉發還是本地轉發,WLAN流量都將穿越IP城域網,使得城域網負擔過重,運維復雜。因此有必要建設一張WLAN承載專網,以確保WLAN網絡和IP城域網安全。
WLAN承載專網將接入AP、AC,最終匯聚至核心CR或BAS,使網絡流量從IP城域網分離出來,并簡化網絡結構。

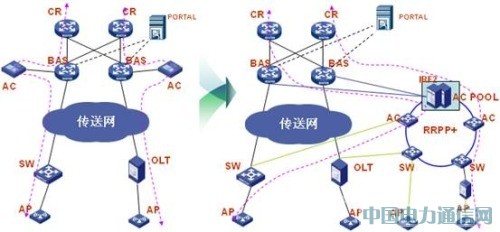

圖4.WLAN高速承載網
