基于EPON的三網融合接入網技術[圖]
[ 通信界 / 泰爾網 / www.6611o.com / 2011/8/17 18:44:18 ]


1  引言

信息社會的發展使人們越來越離不開網絡技術提供的便利,經過最近20年的快速發展,我國電信網、有線電視網和互聯網都已經成為世界第一。目前,我國有線廣播電視網已有333萬km光纜線路,1000萬km同軸電纜線路,有線電視用戶數達到1.75億戶,其中數字信號電視用戶6500萬,模擬信號電視用戶超過1億戶,有線電視網絡提供的寬帶接入用戶數300多萬戶。2009年,基礎電信企業的互聯網寬帶接入用戶凈增2034.7萬戶,達到10322.6萬戶,寬帶網民數達到3.46億。通過對比可以發現,最大程度地利用現有網絡資源,用較小的投資進行雙向改造,迅速發展寬帶用戶,是廣電行業面臨的巨大挑戰和歷史機遇。

隨著國務院對三網融合政策的批復,有線電視網向前演進為下一代廣播電視網(NGB)的浪潮已經不可阻擋,NGB的骨干網和內容平臺都已經有相對成熟的解決方案,接入網絡的建設由于解決方案的復雜性和占總體投資比例的重要性而成為當前NGB建設的重點和難點。

2  接入網技術方案

EPON技術由于高帶寬、易維護、遠距離覆蓋的特點成為當前FTTx的主流承載技術,目前產業鏈發展完善,是電信運營商接入網絡建設的首選技術。但是由于在駐地網層面采用光纖直接到戶的成本較高,傳統電信運營商基本上采用了FTTB+LAN或FTTB+DSL的方案,這樣在盡量節約駐地網投資的前提下,獲得了最佳的網絡性能。

廣電運營商長期專注于HFC網絡的建設,擁有著龐大的HFC接入網絡,利用HFC作為入戶媒介可實現最大的實用性和經濟性。廣電HFC網絡中的同軸電纜網是一種理想的數據傳輸媒介,尤其在最后100m的帶寬支持能力遠遠高于五類線或電話線資源。因此,在廣電網絡雙向改造中如何融合光纖和HFC兩種介質,深入挖掘現有網絡價值,被廣電運營商所關注。目前比較經濟可行的雙向改造技術方案有3種:CMTS,EPON+LAN和EPON+EoC。

(1)CMTS適合稀疏模式網絡覆蓋區域

CMTS利用現有的有線電視網絡,通過對信號進行QPSK/QAM調制,在HFC低頻端進行雙向傳輸。CMTS的優點是技術較成熟,網管能力強,可實現大規模雙向覆蓋。缺點是CMTS噪聲匯聚效應影響系統的帶寬和性能,同軸電纜及接頭質量要求較高,后續維護工作量較大;對于大多數有線電視運營商而言,上行噪聲是一個普遍存在的問題,尤其是在低頻帶。CMTS設備包轉發能力弱,無法滿足日益增長的高帶寬業務需求,可承載業務有限,無法提供全業務承載,后續系統擴容成本巨大。CMTS的Cable接入屬于共享線路方式,如果只作寬帶接入和上網,在用戶數量不太多的情況下比較適合廣電開展數據業務。對于目前國內用戶集中居住,用戶需要長時間占用網絡、大流量吞吐數據,單位帶寬下降明顯,不利于高帶寬業務的開展,采用CMTS實現大范圍的用戶寬帶接入不夠經濟。

(2)EPON+LAN適合于高密度用戶新建小區

EPON+LAN方案是通過EPON網絡接入到樓宇,通過ONU提供以太網接口,用戶接入通過以太網五類線實現。采用這個方案實現用戶語音和互聯網接入,有線電視信號仍通過HFC線路實現。它的優點是技術成熟,設備商較多,接口和標準規范。該方案適合于高密度用戶和大帶寬業務需求新建小區的第一次綜合布線時一次完成,而對于已經開通有線電視的老用戶需要重新進行布線,小區樓道和入戶布線施工難度較大,用戶一般不愿意接受。

(3)EPON+EoC適合現有CATV用戶的首選技術

EPON+EoC技術是在現有的HFC網絡基礎上構造一個適用于廣電網絡系統的數字帶寬用戶接入網絡,它在不影響現有的CATV正常工作的前提下,以先進的調制解調技術,將以太網信號合成在同軸電纜中與原有的CATV信號一起傳輸,用于承載基于IP的數據、語音和視頻等業務。它以較少的改造成本和工程量將原來單向的有線電視網絡改造成為一個雙向的、能夠承載多種業務的雙向寬帶網絡。采用EoC技術具有良好的適應性和靈活的組網方案,充分利用了廣電原有的同軸接入網資源,節省了入戶部分的線路投資。

將EPON技術和EoC技術相結合,統一網管,組成整體解決方案,可以為廣電三網融合NGB的發展提供接入網絡的最佳技術。EPON+EoC可提供數據、視頻、語音于一體的三種播放的綜合承載,通過一張接入網提供過去多張網絡的功能。該方案在開發過程中充分考慮中國國情和當前廣電網絡的實際情況,在駐地網層面利用廣電網已有的Cable網絡作為傳輸介質,節約了大量的綜合布線成本和運維投資,兼具高性能和低成本。EPON+EoC技術滿足了廣電數字電視的雙向改造和國家三網融合的需要,將推動NGB產業在中國的深入發展,是面向廣電運營商NGB網絡接入層首選技術。

3  EPON和EoC組網技術

(1)EPON技術

光纖作為傳輸高速率、大容量、多業務的最佳媒質,早已在骨干網和城域網中得到了廣泛的應用,在接入網層面,光纖也已經得到了普及與應用。光纖具有壽命長、可靠性高、抗干擾性強的優點,光傳輸具有很強的帶寬擴展能力,并且容易實現各種業務平臺的融合。

EPON技術是將以太網與無源光網絡相結合的技術,按照IEEE802.3ah國際標準可以支持1.25Gbit/s對稱速率。作為光纖接入網的重要解決方案,EPON技術具有ADSL,LAN等無法比擬的特性,也比APON,BPON,GPON等技術更為高效地滿足了“Everything over IP”的多業務接入需求。EPON接入網絡具有投資成本低、操作和維護簡單等優勢,為運營商解決“最后一公里”問題提供了一種非常經濟有效的寬帶接入解決方案。目前,EPON技術已經在國內外得到了大規模的應用,得到國內外運營商和廠商的支持和認可。

通過EPON系統設備,利用FTTH/FTTB光纖網絡覆蓋家庭、企業用戶可以提供最大帶寬達1Gbit/s的傳輸速率。運營商可以用經濟的造價和極少的光纜線路投資,方便地實現高速上網,IPTV組播/點播等高帶寬IP數據業務的傳送。

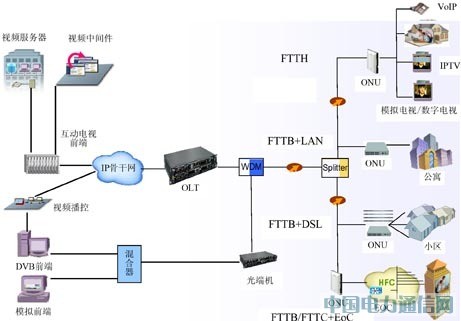

EPON系統主要由OLT(Optical Line Terminal,光纖線路終端)和ONU(Optical Network Unit,光纖網絡單元)以及分離器(Splitter)構成,OLT提供到IP城域網,IPTV承載網,NGN軟交換網上行接口。針對最終用戶不同的業務需求,運營商可靈活選擇終端ONU設備,滿足FTTH/FTTB/FTTC/FTTC+EoC等多種應用場景。典型的EPON組網方案如圖1所示。

基于EPON的三網融合接入網技術[圖]

圖1  EPON組網方案
