隨著信息化建設的突飛猛進，人們對于數據、語音、圖像等多媒體通信的需求日益增加，以太網寬帶接入方式被提到重要位置。但是傳統的5類線電纜只能將以太網電信號傳輸100 m，在傳輸距離和覆蓋范圍方面已不能適應實際網絡環境的需要。與此同時，光纖通信以其信息容量大、保密性好、重量輕、體積小、無中繼、傳輸距離長等優點得到了廣泛應用，光纖收發器是利用了光纖這一高速傳播介質很好地解決了以太網在傳輸方面的問題。現在市場上廣泛應用的光纖收發器其結構一般分成獨立式和機架式，支持速率為10/100/1000 Mb/s。電信級業務中為了管理和布線方便多采用機架式光纖收發器，支持多塊業務卡同時工作，但是也存在著很多問題，如需要安裝特定客戶端軟件，不能遠距離控制等。針對這些問題該系統采用基于Web技術的B/S模式和基于GUI的C/S模式的液晶顯示，使用通用的瀏覽器登錄系統，無需安裝應用軟件，就可以把采集到的數據以動態網頁的形式在瀏覽器上顯示并且在液晶顯示屏上顯示數據，做到本地和遠端都能有效地監控。該系統還支持RFP功能，這樣在發生故障時數據包不會沿著已經發生故障的線路繼續轉發數據，造成大量丟包。
1 系統總體設計

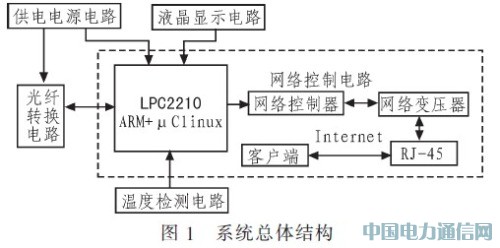

該系統采用標準機架式結構，便于網管模塊對各個光電轉換模塊統一管理和供電。系統主要可分為光電轉換電路、網管控制電路、溫度檢測電路、液晶顯示電路和供電電源電路設計，系統整體結構圖如圖1所示。
光電轉換電路主要功能是將適合在電纜中傳輸?shù)?a class="channel_keylink" href="/search.asp">電信號轉換成在光纖中傳輸?shù)墓庑盘枺痪W(wǎng)管控制電路主要功能是PC機通過網絡遠程監控和控制光電轉換部分，即一個網管模塊控制多個光電轉換模塊；液晶顯示電路主要功能是把數據實時在液晶屏上顯示，以便進行本地監控；供電電源電路主要為所有的光電轉換電路和網絡控制電路提供必要的電源。
2 系統硬件設計
2．1 光電轉換電路

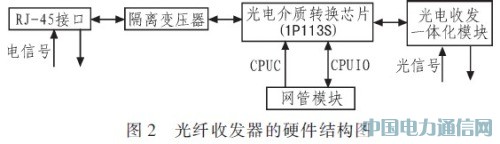

本方案采用IP113S光電介質轉換芯片為核心，硬件結構如圖2所示。IP113S是一款單芯片快速以太網媒體轉換器，包含3端口10/100 Mb /s物理層收發器、3個完整的MAC單元(帶有1個二層交換器)以及緩存的高性能以太網快速交換電路，支持10Base-TX、100Base-TX和 100Base-FX，支持10 M/100 M和全雙工/半雙工自適應功能，16 KBx32的SRAM(靜態隨機存取存儲器)緩沖區，其帶寬可達1 Gb/s，具有低功耗、功能齊全和易于調試等特點。光電轉換部分所有狀態信息以及控制工作方式都是通過對IP113S內部的128個寄存器的讀寫操作完成的。本方案選用了CPUC/CPUIO方式，把光電轉換部分上的IP113S作為從設備，網管控制部分上的LPC2210作為主設備，使網管控制部分可以通過CPU接口監控光電轉換部分。另外可以根據需要擴展多個光電轉換部分，與遠程的上位機進行通信。
2．2 網管控制電路

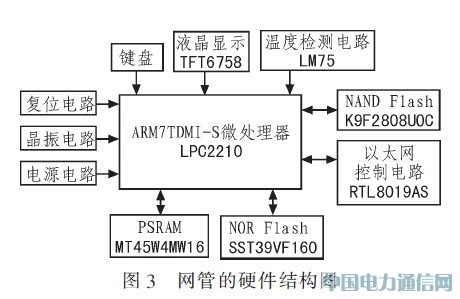

網管控制電路部分包括ARM最小系統，以太網接口電路，鍵盤、LCD接口電路和溫度檢測電路，其硬件結構圖如圖3所示。采用LPC2210處理器進行控制，該處理器是NXP公司16/32位144引腳ARM7TDMI-S微控制器，支持實時仿真和嵌入式跟蹤的處理器，資源豐富，應用廣泛。復位電路使用了帶I2C存儲器的監控芯片CAT1025JI-30，復位門檻電壓3．0～3．15 V，提高了系統的可靠性。該處理器片內只有16 KB片內靜態RAM，需要擴展RAM，本系統擴展了8 MB的PSRAM(MT45W4MW16)作為程序的運行空間。該控制器沒有片內Flash，因此需要外部擴展存儲器，本系統所擴展的存儲器有2 MB的NOR Flash(SST39VFl60)，用來存儲引導程序，系統啟動時引導內核和文件系統。16MB的NAND Flash(K9F2808-UOC)，用來存儲μCLinux內核，文件系統和應用程序。采用了2．2英寸的TFT6758液晶模塊，其工作電壓為 3．3 V，與整個系統的供電相同，便于供電。為了得到更高的數據傳輸速率，采用16位總線接口。溫度檢測電路以溫度傳感器LM75為核心，通過I2C接口和 LPC2210連接。LM75可測量的溫度為-55～125℃，工作電壓為3．3～5．5 V，可以將溫度直接轉換為數字值，通過微控制器直接讀取，使用方便。
在電子裝置中，可靠的電源電路設計關系到整個系統的正常工作，所以為了保證本控制單元可靠工作，在設計中采用2組電源冗余工作方式，只要有一路電源能正常工作，整個系統就能正常工作。
