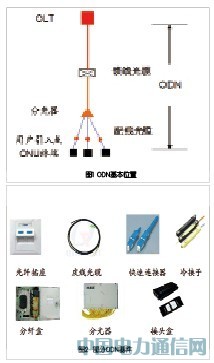

ODN（光分配網絡）是指基于PON技術的FTTx網絡中從OLT到ONU終端之間的光纖網絡，是接入光纜網的一部分（圖1）。在FTTH網絡中，由于網絡設備組網更加簡單，ODN實際上已經成為網絡投資的主體，在FTTH初期建設投資中超過70%。因此，ODN網絡的規劃、施工、維護需要深入研究。
由于ODN網絡更靠近用戶，全程線路中超過80%的投資處于建筑物內部。雖然ODN是由無源器件組成的光分配網絡，但受建筑物形態特點的影響，ODN具有器件種類多、型號復雜、器件隱蔽分散（多分布于豎井、暗管內）等特點，而且一經建成，需要支持十幾到幾十年的業務應用，其器件和施工質量對后期運營維護的影響極大。
ODN的規劃原則
ODN的規劃內容包括OLT節點規劃、配線節點規劃、分光方式和分光比選擇等內容。OLT節點選擇應遵循以下五個原則。
其一，從OLT設備的交換能力、設備容量考慮，主流廠商的OLT已經達到了A類匯聚交換機的能力，是低成本的多業務接入與匯聚平臺，OLT節點應定位于匯聚以上網絡節點，而不是作為接入設備使用。因此，對于不同的OLT布局方案，即使整體投資相差不大，運營商也應盡量集中設置OLT節點。對于OLT節點的布局規劃，在同等條件下，運營商應更傾向于OLT集中部署方案。
其二，城市地區每個OLT節點規劃的FTTH終局容量應根據用戶密度覆蓋2~4公里，終局容量在2~5萬用戶之間。對于用戶密度較低的區域，OLT規劃容量最低不得低于1萬用戶。
其三，農村地區應依托現有一般機樓、支局所部署OLT節點。由于農村用戶分布以點線形式分布為主，組網方式以FTTB/N為主，OLT節點的覆蓋范圍應按照PON系統的最大傳送距離進行規劃。
其四，為適應現有接入光纜逐級匯聚的現狀，避免出現反向占用主干纖芯，導致纖芯方向混亂的情況，OLT節點機房在光纜網上的層次應不低于主干光節點。
其五，OLT節點應選擇機房條件好、管道路由豐富的現有接入機房，原則上不應為OLT節點新建機房。
配線光節點在網絡上的位置相當于銅纜網的電交接箱，在FTTH模式下基本上每個配線光節點覆蓋一個小區的范圍。在城市內的配線光節點規劃，運營商可按照每個配線光節點覆蓋200m~500m進行規劃。配線光節點主要選擇光交接箱的形式，對于能夠免費獲取機房的小區，也可選擇光交接間的形式。
光節點位置選擇應滿足以下四個原則：首先，宜設在節點覆蓋區域內光纜網中心略偏端局的一側；其次，靠近人（手）孔便于出入線的地方或利舊光纜的匯集點上；再次，符合城市規劃，不妨礙交通并不影響市容觀瞻的地方；最后，安全、通風、隱蔽、便于施工維護、不易受到外界損傷及自然災害的地方。
在分光方式上，運營商可根據建筑物的形態和用戶分布，靈活選擇一級或二級分光，總體的原則為：用戶密度很低的住宅或工業園區，盡量選擇在小區集中分光，以提高PON端口和分光器的利用率；用戶密度較低的住宅或園區，可選擇先在小區內一級分光，在樓內做二級分光；用戶密度中等的小高層住宅，可選擇樓內一級集中分光；用戶密度較高的小高層塔樓或超高住宅，可選擇樓內二級分光。
在分光比選擇上，為了有效降低主干光纜的投資，運營商應盡量選用成熟的大分光比設備和器件（如PX20+設備），盡量做到每個PON口總分光比1:64。
ODN組網方式
在FTTB模式下，建設場景比較簡單，一般分光器設置于小區或路邊，分光比在1：4~1：16之間，ODN組網方式相對單一。
在FTTH組網模式下，由于實際建設場景較為復雜，特別是受到建筑物形態、用戶分布的影響，在同一場景下選擇不同的ODN組網方式建設投資差異很大。按照分光級數、分光器安裝的位置、分光比的選擇來分，主要可以分為以下幾種模式。

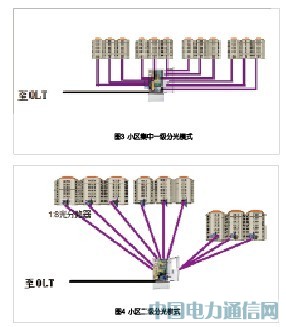

第一，小區集中一級分光模式（圖3）。分光器選擇1:64，全部集中設置在小區的光分配點，從分光器到住宅樓選用4~6芯市話光纜或室外蝶形光纜。這種組網方式一般適用于別墅、低層住宅小區及工業園區等用戶密度較低的場景。
第二，小區二級分光模式（圖4）。一級分光器集中設置在小區內的光交接箱或光交接間內，二級分光器設置在每個樓宇內，依據樓內用戶數量，分光比選擇1:4+4×1:16、1:8+8×1:8或1:16+16×1:4等多種組合方式。這種組網方式一般適用于低層住宅小區及工業園區等用戶密度較低的場景。

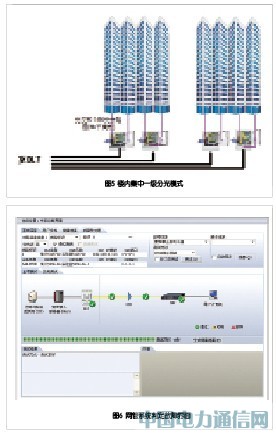

第三，樓內集中一級分光模式（圖5）。每棟樓宇設置一個分光點，樓內所有分光器采用1:64分光比集中設置在該分光點內，垂直光纜采用大芯數光纜至各樓層，在樓層設置分纖盒，從分纖盒到用戶家敷設蝶形光纜。這種組網方式比較適用于高層塔樓或有公共地下停車庫的樓群，分光器集中后可以提高OLT PON端口和分光器的利用率。但垂直光纜芯數較大，建設施工較為困難。
第四，樓內一級分散分光。采用一級分光方式，幾個樓層合設一個分光器，分光器到用戶采用蝶形光纜。這種組網方式比較適用于高層住宅樓，垂直光纜芯數較小，但建設初期分光器和OLT PON端口利用率較低。
第五，樓內二級分光。一級分光器設置在每個樓宇一樓或地下室，采用1:8或1:16分光比；二級分光器設置在樓層，分光比根據一級分光器的分光比選擇，使總分光比達到1:64。這種組網模式同樣適合高層住宅樓或大開間商務辦公樓，網絡建設初期投資少，利用率高，后期擴容較為簡單。
ODN入戶施工方法
目前ODN建設的難點在于蝶形光纜的入戶和成端。對于新建的住宅樓，一般都有條件較好的暗管或線槽，入戶光纜施工方便；但由于用戶對于光纖面板不熟悉，在入住裝修時入戶光纜和面板被破壞的幾率較高，后期業務開通工作量大。為避免入戶光纜和面板受到損害同時保護投資，可采用初期光纜不成端，面板加掛警示標簽的方法告知業主。
對于現有樓宇的FTTH改造，入戶光纜敷設的難度很大，可根據不同建筑的條件選擇合適的入戶方式。對于沒有線槽和暗管的住宅樓，多數情況需要與用戶協商鉆孔才能實現光纖入戶，在用戶不同意墻體鉆孔的情況下，也可以根據實際情況選擇空調壓縮機的墻孔、水管/煤氣管道入戶孔甚至天花吊頂內走線等方式實現光纜入戶。
ODN故障判斷
ODN屬于全程無源網絡，故障通常為光纖斷裂、接頭污損或松動等原因造成的通信中斷，因此，在ODN網絡中，故障定位的判斷比故障類型的判斷更加重要。
目前故障定位判斷可分為兩種，即故障段的判斷和故障點的判斷(表1)。故障段判斷的實現方式通常基于PON系統的網管功能，通過網管系統中OLT和ONU中斷的告警分析可能出現故障的光纜段落(圖6)。這種故障定位方法比較成熟，部署成本較低，是目前國內應用較廣泛的故障定位方式，但無法定位故障點的準確位置。
