3.電力調度數據專用網絡現狀與安全防護措施
目前電力調度數據專用網絡(SGDnet)在電力系統中的應用日益廣泛,已經成為不可或缺的基礎設施。電力調度數據網絡是電網調度
自動化系統的重要支撐平臺,
網絡安全是系統安全的保障,專用數據網絡是整體安全防護體系的基礎,
專網體現在網絡互聯、網絡邊界、網絡用戶的可管性和可控性。
我公司調度數據專用網絡一期工程在2006年9月正式接入,迄今已運行三年,到2010年二期工程規劃開通運行。池州地區調度數據網主要功能是,傳輸Ⅰ區的實時數據、控制命令,Ⅱ區的非實時業務,以及對調度數據網本身的軟硬件進行配置管理。
3.1池州地區調度數據網網絡配置及架構
池州公司調度數據專用網絡主設備為
華為公司生產的各型號路由器,共
25臺,主站端設備有調度數據網網管機一臺(hp DL360 proLiant),核心路由器共兩臺,型號分別是Quidway NE-08和Quidway NE-40,均安裝在自動化機房。其余路由器安裝在各變電站。廠站廣域網數據通道通道采用SDH下發的2M E1通道互聯,備用通道采用專線通道。主要變電站在拓撲上構成環路,形成雙鏈路,保證可靠性。

圖

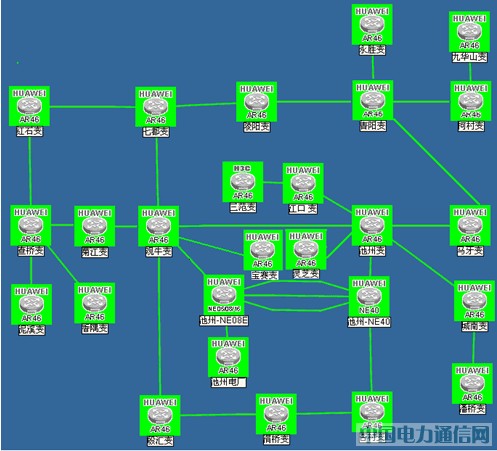

5為池州電力調度數據專用網絡(SGDnet)
拓撲示意圖
電力調度數據專用網絡采用層次化設計結構,可劃分為核心層、骨干層和接入層。從功能上說,核心層主要負責整個網絡的數據交換,骨干層主要負責整個網絡的數據匯聚,接入層則主要負責各應用系統的接入功能。池州調度數據專用網絡覆蓋本地區具備通道條件的220kV變電站、110kV變電站、35kV變電站、集控站。
3.2安徽省調度數據網網絡配置及架構
安徽電力地區調度數據網絡工程,它利用在SDH光纖傳輸通道上建立高帶寬、高性能、透明的、以調度數據為主要承載對象的數據通信網絡,主要為安徽電力相關單位的電力調度業務提供服務。
安徽電力地區調度數據網作為安徽電力調度數據網的有機組成部分,主要基于IP-over-SDH技術構成。已建的安徽電力調度數據網采用層次化設計,分為三層:核心層、骨干層和接入層。其核心層6個(包括安徽省調),骨干層12個節點,分設在安徽省12個地調;接入節點則含蓋各電廠和變電站。
3.3池州調度數據網設備配置
池州地區調度數據網絡設備及軟件選型如下:
l 核心層路由器:NE40-8;NE40-4;
l 骨干層路由器:NE40-4;
l 接入層路由器:AR4620;
l 以太網交換機;
l 網管系統:
華為網管平臺
1套;硬件平臺:1臺主流服務器。
3.4池州調度數據網業務接入現狀
本地調度數據
專網由變電站節點,路由設備、交換設備、安全設備、網關設備和網管設備等組成。
池州調度數據專用網絡建成后,承載了調度
自動化系統、電量計費
PDM2000系統、保護故障錄波管理系統等,實時控制區業務主要包括:RTU、EMS;生產區業務主要包括:電量計費、保護故障錄波管理系統。是保障安池州電網安全、優質、經濟運行的基礎設施。
不同結構層面上所接入的業務也有所不同,具體如下:
l 變電站接入的業務有:RTU、電量計費、保護故障錄波管理系統;
l 地調接入的業務有:EMS、電量計費;
l 電廠接入的業務有:
RTU、電量計費。
3.5池州調度數據網安全防護
建立調度數據
專網安全防護體系,首先要制定安全防護策略。應用系統的安全策略位于安全防范的最高一級,是決定系統的安全要素。從大的方面講,安全策略決定了一個系統要達到的安全級別及可以付出的代價;從小的方面講,安全策略的具體規則用于說明哪些行為是允許的,哪些行為是禁止的。系統是否安全,
