摘 要：通過對二極管極性接反引起開關三跳的事故分析，提出了事故分析的方法和防范措施。
關鍵詞：二極管極性 接反 開關三跳 分析
1、系統接線與保護配置：

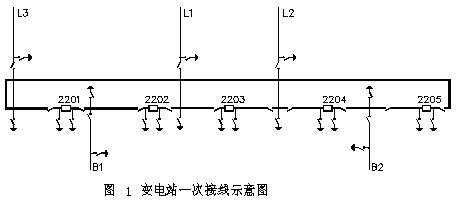

某220KV變電站采用角形接線，一次系統圖如圖1所示，L1、L2、L3為3條線路，B1、B2為兩臺變壓器。L1線保護配置為： WXB-11A、PSL-601A兩套微機保護；2202、2203操作箱屏為PXF-221型，配置有失靈保護JCSB-21D、重合閘裝置JCCH-21D、短引線保護裝置JCDY-21D以及FCX-22型分相操作箱。L1線的重合閘采用“單相”方式。系統接線如圖1所示。
2、事故概況
2004年9月30日，L1線發生B相接地故障，兩套線路保護均動作發單跳令，2202開關B相跳閘，重合成功。2203重合閘啟動、但開關三跳，2203開關操作箱屏A相、B相、C相跳閘I信號燈，A相、B相、C相跳閘II信號燈點亮。
3、事故分析
L1線路保護動作情況為：WXB-11A保護高頻零序動作出口、零序I段動作出口、接地距離I段動作出口；PSL-601A保護距離零序保護啟動，高頻保護啟動，快速距離動作，接地距離I段動作，零序I段動作，高頻保護B相跳閘出口。
故障錄波器所采L1線故障電流、電壓分別為：
IA=0.5085(KA),IB=2.602(KA)，IC=0.2339(KA)，3I0=3.073(KA)
UA=194.1(KV),UB=55.65(KV) , UC=196.3(KV) , 3U0=330.6(KV)
從L1線路的微機保護動作報告及故障錄波器報告中可以看出：L1線發生了B相瞬時性接地故障。
L1線重合閘采用“單相”方式，當發生B相瞬時性接地故障時，2202、2203斷路器均應B相“單跳”、重合成功，現在2202斷路器B相跳閘，重合成功；而2203斷路器卻發生“三跳”不重合。
4、斷路器不正確動作后對設備的現場檢查
2202斷路器不正確動作后對設備進行了現場檢查，首先可以確認現場斷路器的跳閘結果和有關信號指示是一致的，保護裝置的報文和信號燈明確指示為
B相動作，2202開關B跳、B合成功。2203操作箱屏明確有兩組三相跳閘指示燈。如果懷疑有其他保護動作使2203斷路器三相跳閘，但除了兩套線路保護動作外，并無其他保護動作信息。為了搞清以上問題，必須對設備作進一步的檢查和試驗。經過初步研究我們確定以下檢查方案：⑴進一步進行裝置外觀檢查。
檢查L1線保護屏、2203操作箱屏壓板投入情況，檢查各裝置有無明顯的接線錯誤或放電痕跡。重點檢查溝通三跳壓板、回路，閉鎖重合閘及氣壓低閉鎖重合閘回路等。
⑵檢查2203機構本體非全相保護的時間繼電器（氣囊式）動作時間.
若該繼電器的動作時間接近零秒，開關會在重合閘動作周期內使開關三跳，且不會有保護動作
信息。開關本體非全相保護動作跳閘時，操作箱的跳閘燈亮與不亮與接點竟賽結果有關，雖然兩組共六個燈全亮機率不大，但不能排除這種可能性。
⑶檢查2203重合閘裝置邏輯功能。重點檢查重合閘放電回路、出口回路等。
⑷檢查2203操作箱屏與L1線路保護、2202操作箱屏、2204操作箱屏之間跳閘電纜的絕緣情況。
以上檢查與試驗均未發現有異常情況，能使
2203斷路器跳閘，又沒有保護動作信號的，只有失靈保護瞬跳本斷路器，如果該回路存在問題，可能會造成2203斷路器三跳、不重合。
⑸2203失靈保護裝置檢查。

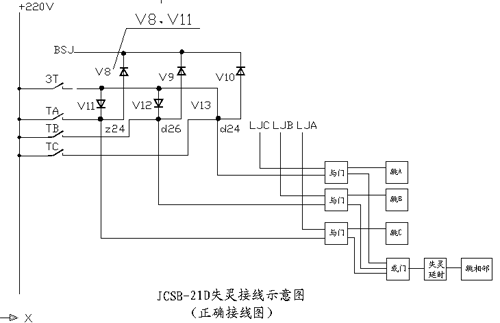

在檢查3312失靈保護裝置時發現，加A相電流，無論啟動失靈A、B、C哪一相動作，總是A相出口；B、C相類似。加三相電流，無論啟動A、B、C哪一相失靈，三相均出口。圖2為正確的JCSB-21D失靈接線示意圖：
圖2

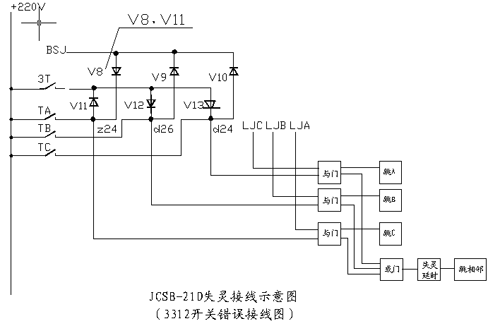

從圖中可以看出，加A相電流，啟動A相失靈動作，A相出口，啟動B、C相失靈動作，失靈保護不會出口。B、C相類似。加三相電流，分別啟動A、B、C相失靈，只有對應相出口。按圖不應有上述動作行為，經對失靈裝置仔細檢查，發現4號插件保護啟動A相失靈回路的二極管V8、V11的極性與出廠原理圖紙和裝焊圖的標示相反。圖3為3312開關失靈錯誤的接線圖：
圖3 按調試大綱試驗，模擬保護
A相動作啟動失靈，同時加入A相電流，A相出口；模擬保護B相動作啟動失靈，同時加入B相電流，B相出口；模擬保護C相動作啟動失靈，同時加入C相電流，C相出口，此圖的動作也完全相符，不能及時發現問題。但若在模擬保護一相動作啟動失靈的同時加入另一相電流，或同時加入三相電流就可及時發現并消除陷患。
將V8、V11的極性更正后再做試驗，保護動作邏輯符合接線正確時我們分析的情況。同時加入三相電流，模擬保護A相啟動失靈動作， A相動作出口，B、C相不動；模擬保護B啟動失靈動作， B相動作出口，C、A相不動；模擬保護C相啟動失靈動作，C相動作出口，A、B相不動，邏輯正確。
04年9月30日330KVL1線故障前，A、B、C三相負荷電流（從錄波器報告可以看出）均大于2203失靈保護電流動作值（失靈保護動作電流按保線末故障有靈敏度整定），此時2203開關失靈保護A、B、C相電流元件已經動作，但由于無保護啟動失靈開入量，不滿足動作條件而未動作。當L1線路B相發生接地故障時，L1線路保護I、II單跳啟動3312失靈及重合閘動作，重合閘啟動，保護B相動作啟動失靈條件滿足。正常情況下，此時應是失靈保護動作瞬時重跳3312開關B相。但由于A相保護啟動失靈回路中的V8、V11二極管極性接反，造成A、B、C三相保護動作啟動失靈條件均滿足，從而造成失靈保護A、B、C三相瞬時出口均動作，使得2203開關三相跳閘。2203開關重合閘為單重方式，2203開關重合閘裝置在開關三跳時不能動作。由于失靈保護裝置瞬時跳閘在裝置邏輯上不發出信號，因此失靈保護裝置上亦無失靈動作信號。
5、防范措施
�、艑ΡＷo(hù)裝置的檢查試驗，應盡可能的模擬實際故障情況進行試驗，對應動和不應動的出口均應檢測，及時發現裝置缺陷。
⑵對新投或更換后的裝置，認真核對圖紙與實際的相符性，特別注意二極管、三極管等有極性要求的元件的安裝方向。
�、菄�(yán)格執行《繼電保護和安全自動裝置技術規程》2.8.7.1的要求，失靈保護的相電流判別元件的定值，應在保證線路末端故障有足夠靈敏度的前提下，盡量按大于負荷電流整定。
�、缺M快檢查同類裝置，消除陷患。
�、赏晟其洸ㄆ鏖_關量的接入，為事故分析提供有力的依據。
參考文獻：
[1]國家電力調度通信中心. 電力系統繼電保護規定匯編[M]. 北京: 中國電力出版社, 2000
State Electric Power Dispatching Center of China. Compilation of Power System Relay Protection Regulation[M]. Beijing : China Electric Power Press, 2000
[2JCSB-21D]失靈保護裝置說明書、圖紙等
