摘 要：介紹平頂山供電公司對下屬多經總公司辦公大樓及新城區服務大樓進行交換機遠程組網，并對組網所使用的綜合接入設備進行詳細闡述。
關鍵詞：光纖接入、遠程組網、綜合接入設備
1.概述
近年來，通信和信息技術的飛速發展使人們獲取、交流和處理
信息的手段發生了巨大的變化。隨著各項新技術的廣泛應用，也為電力系統通信工作帶來了新的機遇和挑戰。今年以來，由于平頂山供電公司下屬多經總公司辦公大樓以及新城區分局用電服務大樓的相繼建成，標志著公司部分辦公區域的遠距離延伸。但為滿足電力系統行政交換網內號線的統一管理，因此這兩棟大樓的固話號碼需要接入公司行政交換機，號碼資源進入
專網號線管理系統。但這兩棟樓距公司行政機房有一定傳輸距離且用戶量適中，如果為這兩棟樓各自增加交換設備，一次性投資比較大，而且還需投入人力和物力進行日常的維護和管理。因此考慮租用網通公司現有的傳輸線路，兩端架設多業務接入設備來滿足日常工作聯系和各項業務需求。
網絡建設方案
經過認真討論，結合平頂山供電公司的具體情況，對多經總公司辦公大樓和新城區用電服務大樓交換機遠程組網采用CV60-240A+4E綜合接入設備實現這兩個點與中心點的對接。

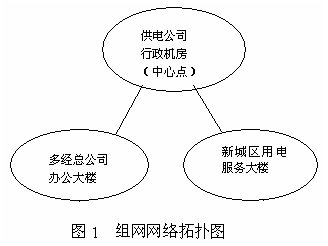

直接通過光傳輸的點對點接入形式進行組網拓撲結構圖入圖1所示。采用點對點的綜合光端機來組網實現。這樣一步到位，簡單方便，投入成本也低。公司租用網通公司兩對裸光纖，每個點兩端架設一套CV60-240A+4E綜合接入設備，配置相應的業務模塊實現各項業務需求。語音網使用CV60-240A+4E綜合接入設備的電話接口板進行接入。
多經總公司辦公大樓及新城區用電服務大樓內固話全部使用公司行政交換機的號碼資源，由行政交換機房進行統一的規劃和管理。

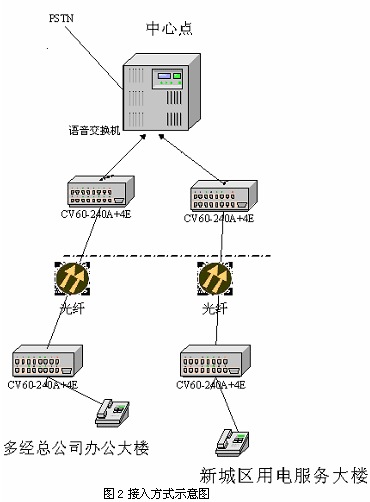

接入方式示意圖如圖2所示。
網通公司為這兩個點完成光纖的聯通，包括光纜的布放、焊接工作，光路衰耗在正常值范圍內。此光路為多經總公司辦公大樓和新城區用電服務大樓與公司行政交換機房連接的通路。
中心點（公司行政機房）完成對遠端（多經總公司辦公大樓和新城區用電服務大樓）的放號工作，并通過配線架實現與本端綜合接入設備對接工作。遠端需將大樓內各個房間的用戶電纜連接至本端配線架，再將配線架與本端綜合接入設備對接良好。
CV60-240A+4E綜合接入設備技術參數：
①光纖接入設備固定接口（單纖或雙纖）為4路10M/100M網絡接口/RS232接口。
②光纖接入設備具備擴展槽位，具備E1擴展卡、語音擴展卡、預留視頻會議擴展接口及圖像監控擴展接口。
③光口物理接口支持雙芯光纖傳輸；支持單芯光纖傳輸（單纖無中繼最遠能支持120KM傳輸）；支持SC光纖接口。
④平均發送光功率與光源類型、標稱波長、光纖類型有關，應滿足表1要求。
表1 光纖接入設備的平均發送光功率
|
速率
bps |
光源類型 |
平均發送光功率dBm |
|
單模系統 |
|
雙芯 |
單芯 |
|
波長1310nm或1550nm |
波長1310nm/1550nm |
|
155M |
LD |
≥-10 |
≥-20 |
⑤光接收靈敏度是指誤碼率(BER)不劣于1×10-11時，在緊接連接器前的光纖點處測量的最小接收光功率，光纖接入設備的光接收靈敏度見表2。
|
速率
bps |
光源類型 |
接收靈敏度dBm (BER≤1×10-11) |
|
單模系統 |
|
雙芯 |
單芯 |
|
波長1310nm或1550nm |
波長1310nm/1550nm |
|
155M |
LD |
≤-32 |
≤-28 |
⑥光接入設備的接收功率動態范圍是當BER≤1×10-11時，在光連接器之前的光纖點處實測最大接收功率與實測光接收靈敏度之差。雙纖該指標應≥25dB、單纖該指標應≥15dB。
⑦語音接口擴展卡要求
每塊語音擴展卡可以提供16路語音接口，語音接口性能要求如下：
·阻抗特性：200Ω+680Ω/0.1μF。
·頻率特性：300-3400Hz（-0.6-+3dB）。
·衡重雜音：≤-65dBmop。
·環阻特性：≤1800Ω。
⑧語音接口功能要求如下：
·提供局端語音環路接口。
·提供遠端語音環路接口。
·單端設備可提供九路以上接口。
根據實際應用具備擴容和擴展功能，最少擴展60路以上用戶。目前，公司下屬多經總公司辦公樓固話部分已經采用此種方案施工完畢，光纖傳輸通道和綜合接入設備運行正常，用戶使用狀況良好。
3.結束語
平頂山供電公司的交換機遠程組網建設，遵循經濟性、實用性、可管理性、高安全性、可擴展性和穩定性等有關原則，采用專線接入方式，一次性解決了電力專網當中由于部門搬遷，造成固話網遠距離延伸的實際問題，不僅滿足了電力
專網號線管理的要求，同時也為電力系統通信及辦公
自動化業務的擴展和更新解決了線路架設和投資的根本問題。
參考文獻：
[1] 《數字信道上使用的綜合復用設備進網技術要求及檢驗方法》
[2] 《路由器設備技術規范－低端路由器》
