淺議光SDH同步傳輸體系的技術特點
[ 通信界 / 鞏緒禮 齊愛芝 岳曉斌 (新疆電力設計院系統室) / www.6611o.com / 2007/8/13 14:11:48 ]


鞏緒禮 齊愛芝 岳曉斌 (新疆電力設計院系統室)


  摘要:本文介紹了光SDH同步傳輸系統作為一種新的技術體系,在電信和電力系統通信中廣泛應用,是以其國際統一的數字傳輸標準,同步復用方式和靈活的復用映射結構,豐富的開銷比特,統一的標準光接口,先進的網絡配置和設備的前、后向兼容性等技術特點。
  關鍵詞:光SDH同步傳輸系統;數字傳輸標準;同步復用;復用映射結構;開銷比特;光接口標準;兼容性

  SDH同步傳輸系統是一種完整嚴密的傳送網技術體系,具備全世界統一的數字傳輸標準STM-N,簡化了信號的互通以及信號的傳輸、復用和交叉連接過程;采用同步復用方式和靈活的復用映射結構,具有廣泛的適應性;安排有豐富的開銷比特用于網絡的操作管理和維護;有統一的光接口標準,能夠在基本光纜段上實現橫向兼容性,采用SDH組網技術還可以構成具有高度可靠性的自愈環結構(環形結構),通過SDH幀結構開銷中的K1、K2字節,網元本身可以智能化的實現網絡的保護,避免了格狀網采用由集中網管系統控制數字交叉連接設備(DXC)實現網絡恢復的復雜性,大大的簡化了對網管系統的要求,從而確保了網管系統的正常運行;采用軟件進行網絡配置和控制,便于擴展;具有完全的后向兼容性和前向兼容
  SDH網確保了業務的透明性,其技術已相當成熟,目前已成為世界電信網的主要基礎傳輸設施。[1]SDH的技術特點:國際統一的數字傳輸標準STM-N;采用同步復用方式和靈活的復用映射結構,具有廣泛的適應性;豐富的開銷比特,加強了網絡的OAM能力;統一的標準光接口;采用軟件進行網絡配置和控制,便于擴展;具有完全的后向兼容性和前向兼容性。
  下面就以上特點進行相應的分析和說明

一.  國際統一的數字傳輸標準STM-N
   光SDH 同步數字體系使1.5 Mbit/s和2 Mbit/s兩大數字體系(三個地區性標準)在STM-1等級以上統一。今后,數字信號在跨越國界通信時,不需要轉換成另一種標準,第一次真正實現了數字傳輸體制上的世界性標準。
  光SDH 同步數字體系信號的最基本、最重要的模塊信號是STM-1,其速率為155.520 Mbit/s,相應的光接口線路信號只是STM-1信號經擾碼后的電/光轉換結果,因而速率不變。更高等級的STM-N信號可以近似看作是將基本模塊信號STM-1按同步復用,經字節間插后的結果,其中N是整數。目前SDH只能支持一定的N值,表一列出了ITU-T建議G.707所規范的標準速率值。
表一  SDH的標準速率:
等級
速率(Mb/s
STM—1
155.520
STM—4
622.080
STM—16
2488.320
STM—64
9953.280

二.  采用同步復用方式和靈活的復用映射結構,具有廣泛的適應性
  同步復用和映射方法是SDH最有特色的內容之一,它使數字復用由PDH固定的大量硬件配置轉變為靈活的軟件配置。SDH的復用結構如圖1。
  一個完整的SDH同步復用映射(映射指將支路信號適配裝入VC的過程)結構及各類復用單元之間的關系可以用下土來描述,它可以將目前PDH的絕大多數標準速率裝入SDH幀結構內的凈負荷區,也可以容納來自B—ISDN的ATM信元或其他新業務信號。為了將各種信號裝入SDH幀結構凈負荷區,需要經過映射、定位、和復用等三個步驟。當然下圖只是ITU—T所規定的最一般、最完整的復用映射結構,并不排除更簡單的選擇。從圖中我們可知,對不少支路信號可以有多種復用映射途徑供選擇。為了簡化設備,可以根據設備的具體網絡應用環境和業務需求,省去某些接口和復用映射支路,使每種凈負荷只有一條復用映射途徑。
  我國目前采用的基本復用映射結構,特點是采用了AU—4路線,主要考慮目前PDH中應用最廣的2Mbit/s和140Mbit/s支路接口,如有需要也可提供34Mbit/s的支路接口。一般情況不用34Mbit/s支路信號,因一個STM—1只能映射進三個34Mbit/s支路信號,不如將四個34Mbit/s復用成140Mbit/s后再映射進STM—1來的經濟。因此目前提供了2、34、140Mbit/s的支路接口。今后對與某些應用。例如國際租用業務可能需要提供1.544Mbit/s的透明支路,可用C-11,到C-12再到TU-12的方式映射進去;對圖像業務和局域網業務,因目前圖像的壓縮編碼技術尚未最后定論,大約在4~34之間,而SDH可以為其提供VC-2,VC-2的級聯方式來傳輸。
  SDH的復用過程:
  映射: 把PDH的各種速率及ATM信元與SDH的容器進行適配的過程
  定位: 用指針指示凈荷的第一個字節在幀內的位置
  復用: 按單字節間插方法,將N個TU變成TUG,N個AU復接成AUG,N個AUG復用進STM-N的過程

圖 1

三.  安排有豐富的開銷比特用于網絡的操作管理和維護,加強了網絡的OAM能力
  SDH幀結構中安排有豐富的段開銷比特,約占用整個幀結構的所有容量的1/20,應用段開銷比特,除了可完成傳輸網的性能監控、分層管理、告警分析和故障定位,而且還用進一步擴展的余地。
SDH幀結構中段開銷的安排:SDH幀結構包括段開銷、管理單元指針和凈負荷三部分, STM-1的幀結構如圖2。段開銷位于幀結構的(1~9)行*(1~9)列,分為RSOH(再生段開銷)和MSOH(復用段開銷)兩部分,如圖3。N個STM—1幀通過字節間插復用成STM—N幀,在此過程中,各STM—1幀的AU—4中所有字節原封不動按字節間插方式復用。而STM—N幀的段開銷是由N個段開銷按字節間插同步復用而成,除了A1、 A2和3個B2字節是按字節間插復用進STM—N幀外,其他開銷字節要經過終結處理,再重新插入STM—N幀相應的開銷字節中。同時,并不是N個STM—1段開銷字節都保留,只有第一個STM—1的段開銷字節完全保留,其余STM—1的段開銷只保留A1、 A2和3個B2字節。


圖 2
SDH的幀結構


  STM-1的基本幀結構,以字節為單位排列,9行x270列為一幀,其中最左面9行x9列為SOH(段開銷)及PTR(Pointer-指針)部分,其余9行x261列為凈負荷(Payoad).
    每一個基本幀的周期為125us,及幀頻為8kHz可計算出其比特率fb為[1]:
fb=8k X 9 X270 X 8=155520 kbit/s

X: 為國內使用的保留字節
Δ:與傳輸煤質有關的特征字節
*:為不擾碼字節
Rx,Cy:為廠家設備開銷通道所用字節

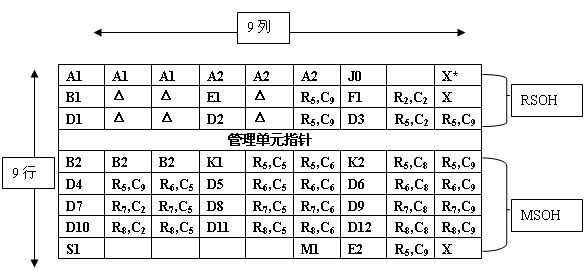

圖 3   STM—1段開銷位置圖

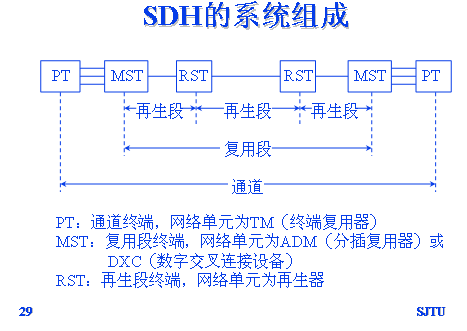

  開銷字節的產生、終結過程:我們將SDH設備分解為一系列基本功能模塊(SDH的系統組成如圖4),同時對每一基本功能模塊的輸入、輸出及內部信號流程進行分析,通過對與段開銷字節有關的傳輸終端功能模塊信號流程的分析,說明段開銷字節的產生、終結過程(只涉及總的開銷字節的處理過程)。傳輸終端功能模塊的主要作用是對網元收到的STM—N信號終結其段開銷,將其轉換為凈負荷信號,或做相反的變換,這一流程主要由五個基本功能模塊組成。[2]
  1. SDH物理接口:將線路送來的STM—N信號轉換為內部邏輯電平信號,再生段終端功能塊送來的STM—N邏輯電平信號轉換為線路信號。
  2.再生終端功能模塊:主要作用是產生和終結再生段開銷。來自SPI的邏輯電平和定時信號正常時,RST搜索A1和A2進行幀定位,然后對除再生段開銷第一行外的所有字節進行解擾碼,提取E1、F1等以及其他未使用的字節送至系統內部開銷數據接口;來自復用段終端功能塊的帶MSOH的STM—1信號其RSOH字節未定,通過RST功能塊確定RSOH字節。
  3. 復用緞終端功能模塊:主要作用時產生復用段開銷并構成完整的復用段信號,以及終結復用段開銷。恢復處理MSOH字節,同時從MSOH的K1、K2字節中得到復用段保護主備切換信息,產生MSOH字節,形成復用段信號送給RST。
  4.復用段保護功能模塊:主要作用為復用段內STM—N信號的失效保護。收到告警信號或者倒換命令時,MSP功能塊將保護的部分切換到保護通道的終端模塊上,同時,本端的自動保護倒換通路字節K1、K2送入備用保護MST傳送給對端.
  5. 復用段適配功能塊:主要功能是處理AU指針,并組合或分解整個STM—N幀。

圖 4

四.統一的標準光接口
  由于將標準光接口綜合進各種不同的網元,減少了將傳輸和復用分開的需要,從而簡化了硬件,緩解了布線的擁擠。例如網元有了標準光接口后,光纖可直通到DXC,省去了單獨的傳輸和復用設備,以及又貴又不可靠的人工數字配線架。此外,有了標準光接口信號和通信協議后,使光接口成為開放性接口,還可以在基本光纜段上實現橫向兼容,滿足多廠家產品環境要求,降低了聯網成本。
SDH的光接口分類如圖5:

圖  5

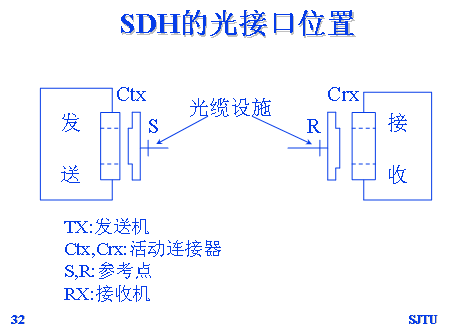

SDH的光接口位置如圖6:

圖 6

發送機在S點的特性
    光源類型:LED、MLM、SLM
    光譜特性:最大均方根寬度、最大-20dB寬度、最小邊模抑制比
    平均發送功率:當發送機發送偽隨機序列信號時在S點所測得的平均光功率
    消光比:在最壞反射條件時,全調制條件下傳號與空號的平均光功率的比值
    眼圖模板:限制發送光脈沖形狀的方法
    S-R點之間光通道的特性
   衰減范圍
    最大色散值:1dB功率代價所對應的光通道色散值
    反射:由光通道折射率不連續引起的,包括光纖本身的折射率不均勻所造成的散射和光纖接頭產生的反射
    光通道的損耗
   允許的光通道損耗Psr為: Psr=Pt-Pr-Pp
   實際的S-R點允許損耗為:
             Psr=(Af+As/Lf+Mc)L+2Ac
   實際可達的再生段距離L為:
                  L=(Pt-Pr-2Ac-Pp)/(Af+As/Lf+Mc)
   Pt:發送光功率   Pr:接收機靈敏度   Pp:光通道功率代價
   Af:光纖損耗(dB/km)  Lf:單盤光纜的長度(km)
   As:固定接頭損耗(dB)  Ac:活動連接器損耗(dB)
   Mc:光纜富余度(dB/km)
   接收機在R點的特性
   靈敏度:R點處為達到10-10的BER值所需要的平均接收光功率的最小可接受值
   過載功率:R點處達到10-10的BER值所需要的平均接收光功率的最大可接受值
   反射系數:R點處的反射光功率與入射光功率之比
   光通道功率代價:包括反射和由碼間干擾、模分配噪聲、激光器聲引起的總色散代價

五.    采用軟件進行網絡配置管理和控制,便于擴展
  SDH網大規模采用軟件控制和將業務量集中在高速臉露和交叉連接點上,軟件幾乎可以控制網絡中所有交叉連接設備和復用設備。
  SDH網的管理是完全按照電信管理網(TMN)的概念實現的,利用一個具備一系列標準接口(包括協議和消息規定)的統一體系結構來提供一種有組織的結構,使各種不同類型的操作系統(網管系統)與通信設備互連,從而實現通信網的自動化和標準化管理并提供大量的各種管理功能,降低了網絡OAM成本,促進了網絡和業務的發展。[4]
  具體來說,SDH網管系統能實現對所提供的SDH光傳輸設備、PCM終端設備進行統一維護管理; SDH系統的管理功能、網絡結構、ECC功能以及協議棧等均符合ITU—T建議G.784、Q.811和Q.812。管理信息模型符合ITU—T建議G.774系列。被管理的整個網絡中的各網元均可由一個管理平臺對SDH光傳輸設備、PCM終端設備進行管理。通過WIMP(窗口、圖標、菜單、光標)方式的人機接口、監視和控制整個被管理網絡中的每一個網元。告警和事件記錄追蹤至每一塊電路板。提供網元層、網元管理層和網絡管理層的功能。SDH網管系統有以下管理功能[5]:(1)系統管理:對系統自身屬性和資源的管理,主要包括管理信息數據庫的備份和恢復,各類日志的轉儲和清除等。(2)故障管理:故障管理應能對傳輸系統進行故障診斷、故障定位、故障隔離、故障改正以及路徑測試功能。(3)性能管理:設備管理系統提供下述性能管理功能;能對G.826建議誤碼性能參數進行自動采集和分析,并能以ASCII碼文件形式傳給外部存儲設備;能同時對所有終端點進行性能監視;能同時對性能監視門限進行設置;能存儲和報告15分鐘和24小時兩類性能事件數據;能報告“當前”和“近期”兩種性能監視數據;能支持近端或遠端環回測試功能。配置管理:設備管理系統應至少能提供下述配置管理功能:網元的初始化設置;通道的交叉連接和配置;定時源優先級的選擇;NE狀態和控制;可以設置、存儲、檢索和改變保護倒換參數;路徑保護及路徑恢復功能;網同步功能;應能按請求以圖形方式在網管系統屏幕上完成實際網絡的配置。安全管理:設備管理系統應至少能提供下述安全管理功能:未經授權的人不能接入管理系統,具有有限授權的人只能接入相應授權的部分。

六.    具有完全的后向兼容性和前向兼容性
  SDH標準的基本目標是實現后向兼容性和前向兼容性,也就是SDH網與現有網絡能完全兼容,既可以兼容現有準同步數字體系的各種速率。同時,還能容納各種新的業務信號,例如高速局域網的光纖分布式數據接口(FDDI)信號,城域網的分布排列雙總線(DQDB)信號以及寬帶綜合業務數字網中的異步傳遞模式(ATM)信元。就接口和功能而言,就是要實現互操作性。實現這一目標需要解決一系列問題,最主要的互操作性標準化問題包括:統一的結構準則、標準的接口規定、一致的選路方式、統一的編號規劃和尋址原則、標準化的信息模型。
  具體而言,SDH相關設備的技術要求能滿足ITU-T  G.711、G.732、G.735、G.703、G.712、G.713、G.714等建議的要求;具有多種不同的分路和通路分出和插入功能,可實現不同方向數據流間各時隙的分/插和直通功能具有多個方向交叉連接的標準E1(2Mb/s)傳輸接口,具有數字交叉連接(DXC)功能;終端設備音頻端口的電平調整,數據端口速率及格式的設定,E/M接口二、四線選擇,任何端口的遠端和近端自環,路由及通路調配均能由計算機在網管中心完成;能提供會議電話功能; 能實現64kb/s信號的任意交叉連接。能提供FXS、FXO、2/4線E/M;V.24/V.28、G.703(64kb/s)、ISDN(2B+D)、V.35(N x64kb/s)、10Mbps以太網等用戶接口。
  綜上所述,我們可以看到SDH光同步傳輸體系技術特點突出,當然,SDH最為一種新的技術體制也有其不足之處,但比傳統的傳輸網有著明顯的優越性。毫無疑問,傳輸網的發展方向應該是這種高度靈活和規范化的SDH網,并為B—ISDN的發展鋪平道路。


參考文獻:
[1] 鄭愛華.  SDH和WDM光纖技術在電力系統通信中的應用.電力系統通信 ,2004,2 (49)
[2]趙梓森等編著. 光纖通信工程. 中國通信學會主編·人民郵電出版社出版,2000, 853—860
[3] 鐘銘軍.  SDH體系中段開銷字節的分析與應用. 廣東電力通信 ,2005,3 (36):37—38
[4] 韋樂平等編著 . 同步數字體系(SDH)原理與技術 .人民郵電出版社 .  1996, 185—198
[5] Product Description SAGEM—ADR155C . SAGEM co correspondence limited company 1999, 1097—1109
