王曉東
摘要：2004年下半年筆者曾參與我國北方某省通信公司3G核心網規劃建設方案的制定工作，就此談一談看法，供大家參考。
種種跡象表明，我國3G許可證很可能在今年發放。根據目前技術、設備和建網思路的發展，電信或網通公司作為我國傳統的固定話音網絡/業務運營商，在進行3G核心網建設規劃時，如果以3GPP WCDMA R99版本為主，很可能會采用“大本地網”的概念進行電路域核心網元設備的布局。在此前提下，如何在各種不同場景下確定話務路由選擇方式就成為必須考慮的問題。并且從另一個角度講，話務路由方式的討論也是對3G核心網電路域網絡結構合理性的一次驗證。筆者曾于2004年下半年參與北方某省通信公司3G核心網規劃建設方案的制定工作，現就此談一談自己的看法，供大家參考。
1、省內3G話路網網絡結構
1.1 3G話路網絡組織原則
首先，討論話務路由選擇方式的前提是確定3G核心網電路域的網絡結構，假設2005年開始進行3G網絡建設，確定如下的網絡組織原則：
新建3G交換機MSC設備中，MSC的設置將打破行政區劃，采用軟覆蓋方式。即根據各個本地網3G用戶預測，一個MSC設備將覆蓋多個本地網(擴大的本地網概念)。
利用現有長途交換網的DC1兼做省內3G網絡的匯接局。省內3G交換網采用2層網絡結構，MSC以負荷分擔的方式直接連接到本省的一對DC1；同時升級省內的一對DC1，使其滿足兼做3G網絡匯接局的功能要求；初期MSC之間不開設直達電路，由DC1進行轉接；視業務量的增長情況再考慮開設直達電路。
初期由MSC兼做GMSC，MSC/GMSC與所覆蓋區域內的所有自己的本地匯接局開設直達電路，疏通公司內部3G網絡與固定網絡間的話務。
由于初期MSC/GMSC與其他運營商網絡的互通話務量都較少，為減少網間互聯點和互聯電路群，提高網間電路利用率，減少網間互聯談判的工作量，建議初期3G網絡與其他運營商網絡的互通通過現有關口局轉接，由于此時的關口局承擔3G網、固網等與其他運營商各業務網間的互聯互通，我們可以稱之為綜合關口局。由于綜合關口局沒有GMSC功能，對3G網絡而言，只是起一個話務轉接點的作用，所以不需要對現有關口局設備進行升級改造，也不會影響現有業務的互聯互通。
1.2 3G話路網網絡結構
根據上面確定的省內3G話路網組網原則，假定在省內兩個中心城市A市和D市中各放置一個3G MSC設備，分別覆蓋三個本地網：其中A市MSC設備覆蓋A、B、C三個本地網，D市MSC設備覆蓋D、E、F三個本地網。則省內3G話路網結構和3G話務網與其他業務網互聯互通示意分別如圖1、圖2所示：
圖1 省內3G話路網網絡結構示意圖

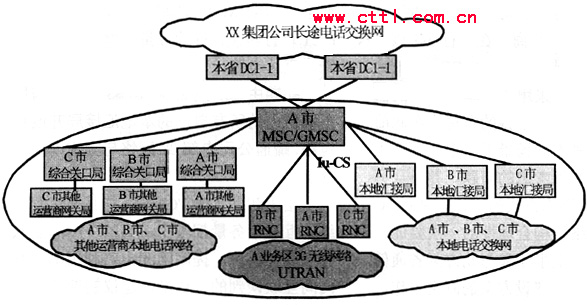

圖2 3G話務網與本地其他業務網互聯互通示意圖(以A市為例)
MSC軟覆蓋多個本地網并且由MSC兼做GSMC。長途交換網結構由MSC/GMSC直接連接至省內DC1；與原有固定電話網的網間互通由MSC/GSMC直接連接至軟覆蓋的區域的各本地網的匯接局；與其他運營商網絡的網間互通經過綜合關口局再連接至其他運營商的關口局。
2、話務路由的選擇方式
討論3G核心網電路域話務路由的選擇方式，目的在于驗證前面話路網的組網結構是否合理。筆者擬分為三種類型進行討論。
●3G網內用戶間的呼叫路由。
●3G用戶與本運營商固定電話用戶間的互通。
●3G用戶與其他運營商用戶間的互通。
不同業務網間互通的話務路由遵循如下原則：
——同一運營商的網間互通遵循“發端入網”；
——不同運營商的網間互通遵循“收端入網”。
其中，A業務區是指A市MSC/GMSC所覆蓋的地區(上圖所示為A、B、C三個本地網)；A業務區內3G用戶包括漫游入該業務區的本公司3G用戶。省內其他業務區內3G用戶或其他省的3G用戶包括從其他業務區漫游至該地的本公司3G用戶。下面分三種類型(17種情形)分別進行討論。
2.1 類型一：3G網內用戶間的呼叫路由類型一共分為5種情形。
(1)某業務區內3G用戶呼叫本業務區內3G用戶(參見圖3)
圖3
A市MSC/GMSC根據信令消息中被叫用戶的位置信息，將話路接至被叫移動用戶。話務路由為：A業務區內主叫3G用戶→A市MSC/GMSC→A業務區內被叫3G用戶，同時由MSC/GMSC設備根據話務路由判斷是一次本地呼叫還是一次長途呼叫。
(2)某業務區內3G用戶呼叫省內其他業務區內的3G用戶(參見圖4)。
圖4
A市MSC/GMSC根據信令消息中被叫用戶的位置信息，以負荷分擔的方式將話路接至省內DC1，由省內DC1選路至省內D市的MSC/GMSC。話務路由為：A業務區內主叫3G用戶→A市KSC/GMSC→省內DC1→D市MSC/GMSC→D業務區內被叫3G用戶。
(3)某業務區內3G用戶呼叫其他省業務區內的3G用戶(見圖5)；
圖5
A市MSC/GMSC根據信令消息中被叫用戶的位置信息，以負荷分擔的方式將話路接至省內DC1，省內DC1經過其他省DC1至其他省的業務區。話務路由為：A業務區內主叫3G用戶→A市MSC/GMSC→省內DC1→其他省DC1→某地MSC/GMSC→被叫3G用戶。(情形3路由圖與情形2類似，只是多了一次省際轉接，此處略去。)
(4)省內其他業務區內3G用戶呼叫某業務區內的3G用戶；
話務路由為：D業務區內主叫3G用戶?D市MSC/GMSC?省內DC1?A市MSC/GMSC?A業務區內被叫3G用戶。(情形4的路由示意圖為情形2的反向，此處略去。)
(5)其他省的業務區內3G用戶呼叫某業務區內的3G用戶。
主叫MSC/GMSC經本公司長途網絡接至本省DC1，由省內DC1接至A市MSC/GMSC。路由為：主叫3G用戶?其他省DC1?省內DC1?A市MSC/GMSC?A業務區內被叫3G用戶。(情形5的路由示意圖與情形4類似，多了一次省際轉接。)
2.2 類型二：3G用戶與本運營商固定電話用戶間的互通
3G用戶與本運營商固定電話網用戶間的互通方式，可以有兩種方式作為選擇：一種是通過自己的匯接局互通，一種是通過自己的關口局互通。這兩種方式沒有本質區別，根據不同的運營方式選擇。本節按照MSC/GMSC連接固定網匯接局的方式進行描述。同時對于長途電話的路由，在同一運營商的情況下，選擇發端入網方式。
類型二共分為6種情形。
(1)某業務區內3G用戶呼叫本業務區的固定用戶(參見圖5)
話務路由為：A業務區內主叫3G用戶→A市MSC/GMSC→A/B/C市本地匯接局→A/B/C本地端局→被叫固定電話用戶(此時要求3G MSC/GMSC能夠識別判斷出軟覆蓋區域內不同本地網的區號。)
如果軟覆蓋業務區內的3G用戶撥打未加區號的本地號碼，MSC/GMSC將其視為一次本地通話并接至3G用戶所在本地網的匯接局。如果主、被叫在同一個本地網時，MSC/GMSC需要將其視為一次本地通話進行計費。如果主叫3G用戶為漫游到此的用戶，由MSC/GMSC計算漫游費用。如果主、被叫在不同本地網時，MSC/GMSC需要將其視為一次長途通話進行計費。
(2)某業務區內3G用戶呼叫省內其他業務區固定用戶
A市MSC/GMSC判斷被叫號碼的區號不是所軟覆蓋范圍內的本地網，將呼叫轉至省內DC1(發端入網)，由本運營商的長途電話網按照傳統的方式進行話務的路由。話務路由為：A業務區內主叫3G用戶→A市MSC/GMSC→省內DC1→D市DC2→D市匯接局→D市本地端局→D市被叫固定電話用戶。
(3)某業務區內3G用戶呼叫其他省本地網的固定用戶
這種情形與上述類似，話務路由為：A業務區內主叫3G用戶→A市MSC/GMSC→省內DC1→其他省DC1→X市DC2→X市匯接局→X市端局→被叫固定電話用戶

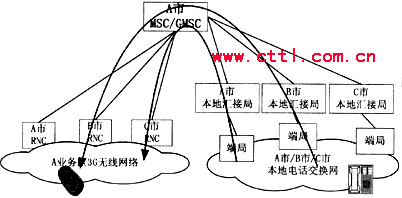

(4)某業務區內固定電話用戶呼叫本業務區內3G用戶(參見圖6)
圖6
此時要求本地電話端局能夠通過前三位的網號識別出被叫為本公司的3G用戶，并將所有這類呼叫轉接至所連接的匯接局，本地匯接局將接收到的所有被叫為本公司3G用聲的呼叫轉至它所連接的MSC/GMSC設備(發端入網)。由這個MSC/GMSC設備進行下一步的路由，并判斷為一次本地通話還是長途通話。這種情形下的話務路由為：主叫固定電話用戶→本地網端局→本地網匯接局→A市MSC/GMSC→A業務區內被叫3G用戶。
(5)省內其他業務區內固定用戶呼叫某業務區內3G用戶這種情形的處理與上述類似，采用發端入網方式，本地匯接局將所有被叫為本運營商3G用戶的呼叫轉到它所直連的MSC/GMSC設備。話務路由為：主叫固定電話用戶→本地網端局→本地網匯接局→D市MSC/GMSC→省內DC1→A市MSC/GMSC→A業務區內被叫3G用戶。
(6)省外固定用戶呼叫某業務區內3G用戶
話務路由為：主叫固定電話用戶→本地網端局→本地網匯接局→X市MSC/GMSC→其他省DC1→省內DC1→A市MSC/GMSC→A業務區內被叫3G用戶。
2.3 類型三：3G用戶與其他運營商用戶間的互通
3G用戶與其他運營商網絡用戶的網間互通由MSC/GSMC通過本公司的本地綜合關口局的轉接連接至軟覆蓋的區域內其他運營商網絡的關口局。運營商之間的長途話務路由按照目前方式以收端入網方式描述。下面以3G用戶與中國移動公司用戶間的話音業務呼叫路由為例進行說明。
類型三共分為7種情形。

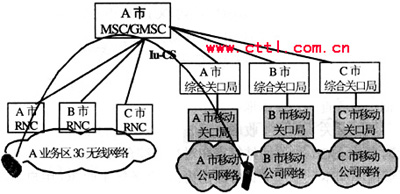

(1)某業務區內3G用戶呼叫本業務區的中國移動公司用戶(見圖7)
圖7
WCDMA用戶做主叫，號碼查詢、業務查詢和業務觸發均由端局MSC完成，至綜合關口局只是單純的話務轉接。此時要求3G MSC/GMSC能夠判斷軟覆蓋區域內不同本地網的移動公司號碼段。如果主被叫在同一個本地網，MSC/GMSC將其視為一次本地網間通話；如果主被叫不在同一個本地網，需要MSC/GMSC將其視為一次省內長途通話。網間結算點在各本地網的綜合關口局。
話務路由為：主叫3G用戶→A市MSC/GMSC→A/B/C市本地綜合關口局→A/B/C市移動公司關口局→被叫CMCC用戶
(2)某業務區內3G用戶呼叫省內其他業務區中國移動公司用戶
A市MSC/GMSC判斷被叫號碼不在其軟覆蓋區域內，將其轉接至省內DC1，由省內DC1進行號碼翻譯和路由，按照現有的長途轉接方式，經過D市DC2、D市綜合關口局到D市移動的關口局，進入移動公司網絡(收端/遠端入網)。
網間結算點在D市綜合關口局。
話務路由為：A業務區主叫3G用戶→A市MSC/GMSC→省內DC1→D市DC2→D市綜合關口局→D市移動關口局→被叫CMCC用戶
(3)某業務區內3G用戶呼叫其他省本地網的中國移動公司用戶
收端入網方式，與上面的路由方式相同，網間結算點在對端的綜合關口局。
話務路由為：A業務區主叫3G用戶→A市MSC/GMSC→省內DC1→其他省DC1→X市DC2→X市綜合關口局→X市移動關口局→被叫CMCC用戶
(4)某業務區內中國移動公司用戶呼叫本業務區內3G用戶(主被叫在同一本地網內) (見圖8)
圖8
以A市移動用戶呼叫本公司A市3G用戶為例，移動公司網絡判斷被叫為同一本地網的其他運營商3G用戶，通過移動關口局將呼叫轉接至當地的綜合關口局，綜合關口局只起話務轉接作用，對此被叫3G號碼不作判斷，直接轉接到所連接的A市MSC/GMSC，由A市MSC/GMSC進行呼叫的判斷和路由，并將其視作一次本地網間通話。話務路由為：A市主叫CMCC用戶→A市移動公司關口局→A市綜合關口局→A市MSC/GMSC→A市被叫3G用戶。

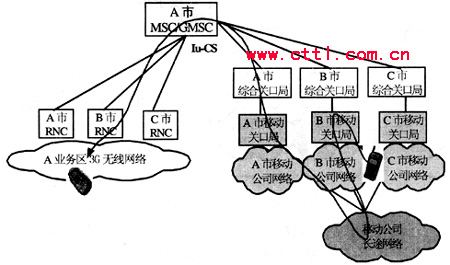

(5)某業務區內中國移動公司用戶呼叫本業各區內3G用戶(主被叫在不同本地網間)參見圖9。
圖9
以B市移動用戶呼叫本公司A市3G用戶為例，由于目前各公司大部分采用收端/(遠端)入網方式，移動關口局判斷被叫不在同一本地網后，即通過移動的長途網轉接到被叫所歸屬的本地網，通過被叫歸屬地的綜合關口局進入本公司網絡。如前所述，綜合關口局只進行話務的轉接，對3G號碼不作判斷，所有被叫為本公司3G用戶的來話全部轉接到它所連接的A市MSC/GMSC來處理。話務路由為：B市主叫CMCC用戶→B市移動公司關口局→移動公司長途網絡→A市移動公司關口局→A市綜合關口局→A市MSC/GMSC→A市被叫3G用戶。
(6)省內其他業務區內中國移動公司用戶呼叫某業務區內3G用戶
這種情形與情形5類似，話務路由為：E市主叫CMCC用戶?E市移動公司關口局?移動公司省內長途網絡?A/B/C市移動公司關口局?A市MSC/GMSC?A業務區內被叫3G用戶。
(7)省外中國移動公司用戶呼叫某業務區內3G用戶
與情形6基本相同，只是要通過移動公司的省際長途電路轉接。
可見，在其他運營商用戶呼叫網通3G用戶時，因為目前基本都是采用遠端入網方式，所有的此類呼叫都是由被叫歸屬地的綜合關口局轉接到MSC/GMSC。
