摘 要 主要探討了NGN軟終端和IAD的NAT問題，介紹了ALG、MidCom、STUN、協議修改、Proxy等幾種私網穿越方法，并分析了方案的可行性和適用性
關鍵詞 NGN 軟終端 IAD NAT私網穿越
1 引言
目前NGN（軟交換）技術已逐步從試驗走向商用，在應用過程中遇到了很多實際問題，特別是NGN用戶的接入問題。NGN是一個基于分組網承載的網絡，用戶接入都是通過IP地址來尋址的。由于IP地址緊缺以及安全等各種原因，所以大量的企業網和駐地網都采用私有IP地址通過出口的NAT/FW接入公網。
NGN網絡最大的好處就是能為用戶提供豐富的業務，特別是為企業用戶提供語音、數據、視頻融合的IP Centrex業務，但是像H.323、SIP、MGCP、H.248等在IP上承載語音和視頻的協議的控制通道/媒體通道難以穿越傳統的NAT/FW設備與公網進行互通，或者說目前的NAT/FW大多只是支持HTTP的數據應用協議穿透，而無法支持這種會話型業務的控制與媒體的NAT/FW穿透，因此私網穿越問題的解決顯得更加迫切，成為目前NGN網絡業務開展的最大障礙。目前，解決這一問題的主要方案有ALG、STUN、MidCom和Proxy等。
2 穿越技術介紹
2.1 ALG方案
NAT和NAPT只能對IP報文的頭部地址和TCP/UDP頭部的端口信息進行轉換，對于報文的數據部分可能包含IP地址或端口信息的特殊協議（如H.323、SIP、MGCP等），則無法實現有效的轉換，這就可能導致問題發生。例如，一個使用內部IP地址的FTP服務器可能在和外網主機建立會話的過程中需要將自己的IP地址發送給對方，而這個地址信息是放在IP報文的數據部分，NAT無法對它進行轉換，當外網主機接收到這個私有地址并使用它，這時FTP服務器將表現為不可達。
解決這些特殊協議的NAT轉換問題的一個方法就是在NAT實現中采用ALG（Application Level Gateway，應用級網關）功能。ALG是能夠識別指定IP協議（如H.323、SIP或MGCP）的設備。它通過與NAT交互以建立狀態，使用NAT的狀態信息來改變封裝在IP報文數據部分中的特定數據，并完成其他必需的工作以使應用協議可以跨越不同范圍運行。例如，一個“目的站點不可達”的ICMP報文，該報文數據部分包含了造成錯誤的數據報A的首部（注意，NAT在發送A之前進行了地址轉換，所以源地址不是內部主機的真實地址）。如果開啟了ICMP ALG功能，在NAT轉發ICMP報文之前，它將與NAT交互，打開ICMP報文并轉換其數據部分的報文A首部的地址，使這些地址表現為內部主機的確切地址形式，并完成其他一些必需工作后，由NAT降這個ICMP報文轉發出去。

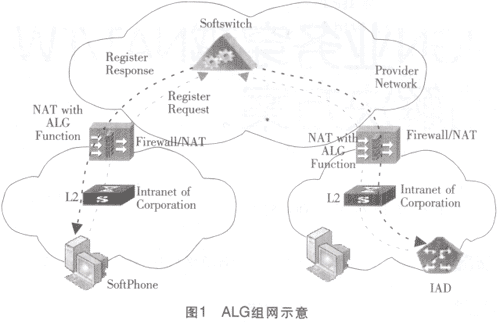

ALG可以是單獨的連接于外網和內網之間的設備，也可以是內置于NAT內的插件。ALG典型的組網方式如圖1所示。
點擊放大圖片
ALG是支持NCN應用最簡單的方式，但由于目前網絡中已大量部署了不支持NCN業務應用的NAT/FW設備，因此不推薦采用這種方式，理由如下：
（1）目前網上大量的NAT/FW設備因不具備ALG能力而需要更換或升級；
（2）NGN業務的ALG生產廠商少，沒有一套產品特性需求基線；
（3）NAT/FW設備廠商一般不是IP業務領域的專業廠商，難以支持業務的變化（如SIP的擴展多種多樣）；
（4）用戶普遍希望運營商在不改變已有網絡設備（NAT）的情況下就可以提供新的IP業務，用戶不愿意重新購買NAT/FW設備，更無法判斷各種ALG的可行性。
2.2 MidCom方案

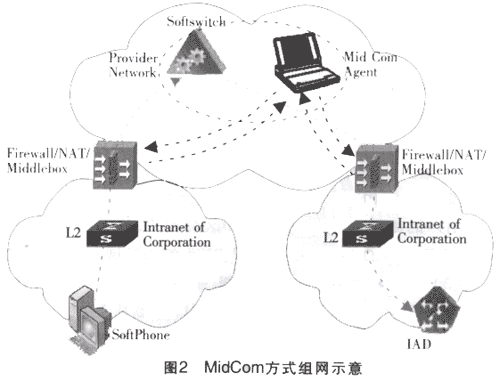

MidCom（Middlebox Communications）方案是通過在第三方實體和FW/NAT之間建立中間盒來通信，使FW/NAT設備變?yōu)榭煽氐囊环N新的概念。如圖2所示，MidCom包括MidCom Agent和Middlebox，Agent通過MidCom協議通知Middlebox建立相應的NAT映射表項。
點擊放大圖片
一般情況下，Middlebox集成在NAT或FW設備中，Agent可在軟交換、代理服務器或終端上實現。
由于應用業務識別的智能從Middlebox移到外部的MidCom Agent上，因此，根據MidCom的架構，在不需要更改Middlebox基本特性的基礎上，通過對MidCom Agent的升級就可以支持更多的新業務。這是相對于NAT/ALG方式的一個很大的優勢。
從安全性考慮，MidCom方式支持控制報文和媒體流的加密，因此安全性比較高。
2.3 協議修改
由于目前的多媒體應用協議無法穿越NAT/FW，因此可以考慮通過修改協議以適應NAT/FW。
對于H.323，SIP，MGCP，H.248等協議，為支持NAT/FW穿越而做的修改尚未形成標準，還在起步研究階段，因此本文不做詳細探討。
2.4 STUN方案

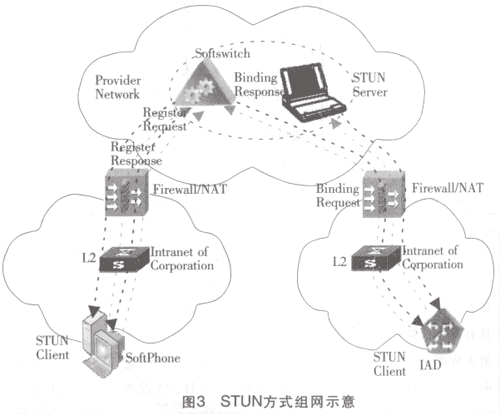

STUN（Simple Traversal of UDP Through NATs）是由IETF研制的一種UDP流協議穿透NAT的協議。如圖3所示，位于內部網絡的STUN client（NAT內）通過UDP發送請求STUN消息給外部網絡的STUN Server（NAT外），STUN Server收到請求消息后產生響應消息（響應消息中攜帶請求消息的源端口，即STUN Client在NAT上對應的外部端口），響應消息通過NAT發送給STUN Client，STUN Client通過響應消息體中的內容得知其在NAT上對應的外部地址，然后將該地址填入以后的呼叫協議的UDP負載中，并且告知對端，本端的RTP接收地址和端口號為NAT外的地址和端口號。由于通過STUN協議已在NAT上預先建立媒體流的NAT映射表項，因此媒體流可順利穿越NAT。
點擊放大圖片
需要注意的是，終端設備需要集成STUN Client功能，STUN Server可以集成在相應的應用所屬的部件上（如在NGN應用中可以集成到SoftSwtich上）或者是由獨立的設備提供。
STUN協議最大的優點是無需現有NAT/FW設備做任何改動。目前，網絡中已有大量的NAT/FW，而且這些NAT/FW并不支持VoIP應用。如果采用MidCom或NAT/ALG方式，則需要替換現有的NAT/FW，實施起來難度較大，且MidCom方式無法實現對多級NAT的有效控制。如果采用STUN方式，不但無需改動NAT/FW，而且能夠很好地適應多個NAT串聯的網絡環境。
但STUN也有以下幾個方面的局限性：
（1）需要應用程序支持STUN Client的功能，即NGN的網絡終端需具備STUN Client功能；
（2）STUN不支持TCP連接的穿越，也就表示不支持H.323協議；
（3）STUN方案不支持NGN業務對FW的穿越，不能穿越對稱NAT（Symmetric NAT）類型（在安全性要求較高的企業網中，出口NAT通常就是采用這種類型）。
2.5 Proxy方案
Proxy方案是指通過對私網內用戶呼叫的信令和媒體同時做Relay來實現出口NAT/FW的穿越。對于NGN網絡的私網穿越問題，目前業界已基本傾向Proxy方式，并且在Proxy方案中還增加了網絡安全、防止終端漫游等特性。

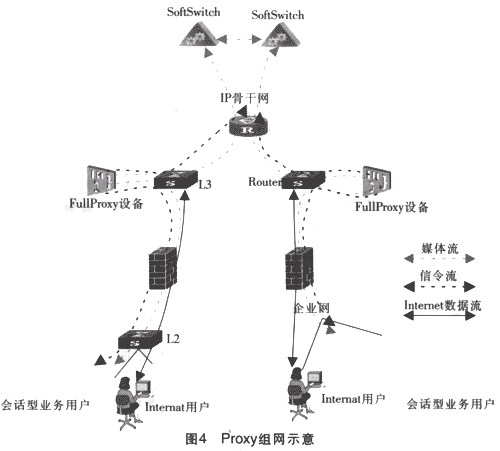

Proxy設備是在原來網絡結構的基礎上，采用網絡疊加方式，部署在IP網絡的邊緣或匯聚層，是會話信令和媒體的聚合點。信令Proxy與媒體Proxy可以在一個設備上實現，也可以分離實現，當在同一個設備上實現時稱為Full Proxy。NGN終端通過Proxy設備連接到軟交換上，如圖4所示。
點擊放大圖片
在網絡中，信令Proxy和媒體Proxy各自擔負著不同的工作。
（1）信令Proxy：Proxy設備對NCN用戶而言，可看作是軟交換系統，即用戶的注冊和呼叫消息都會發給Proxy設備，Proxy設備經過信令處理后再轉發給軟交換系統。同時，Proxy設備對軟交換系統又可看作是用戶，軟交換系統首先將呼叫被叫的請求發給Proxy設備，Proxy設備經過信令處理后再轉發給真正的被叫用戶。Proxy設備通過對信令進行處理和分析，得到本次會話的地址變換狀況、帶寬需求等信息，并根據當前網絡資源占用情況等信息來決定媒體流是否通過Full Proxy設備網關，從而起到網絡保護、防止帶寬盜用等作用。
（2）媒體Proxy：Proxy設備是媒體流的必經之處，所有域內用戶與外界互通的媒體流都經過Proxy設備進行處理和轉發。Proxy設備網關首先檢查報文的合法性，并根據信令處理結果來制定媒體流轉發策略（如FW、QoS和地址轉換策略），通過指定內網/外網用戶RTP流的接收地址和端口這種方式來確保無論采用何種組網方案，媒體流都能得到正確轉發和嚴格的QoS保證、安全控制。
Full Proxy方式由于不用對運營商和客戶端的現有網絡設備進行任何會話型業務用戶改造，具有很強的適應性，組網靈活，可滿足NGN初期多樣化的組網和用戶接入。除了解決NAT問題外，功能還可以大大擴展，同時可在接入層實現對會話業務QoS和安全的處理，可以發展成為NGN網絡的用戶接入平臺。
3 方案的簡單對比
上述幾種穿越技術的簡單對比見表1。
