李春波 王雙紅 范玲 （牡丹江電業局調度所，黑龍江 牡丹江 157000）
摘要：介紹一種以Windows 為軟件平臺的遠動信息中斷故障自動判別系統。目前在全國內幾個省市得到了不同程度應用。在簡單介紹了基本功能、系統結構及主程序流程基礎上。對該遠動
信息不同的中斷故障進行了研究，并對實現過程中的技術難點加以分析，提出合理的實現方案，并在調度
自動化系統中投入使用。
關鍵詞：RTU故障；上行通道故障；下行通道故障；通訊通道故障
0 前言
隨著電網調度自動化技術的發展和設備的日趨完善可靠,越來越多的變電站依靠電網
自動化設備成為無人值守變電站.在這些無人值守站中遠動設備成為監視、控制變電站唯一手段. 在現場，RTU、主站設備、通訊通道形成一套完整的閉環系統，其中任何一個環節出現問題都會使變電站處于失去監控的危險狀態。故障期間變電站脫離了調度、運行人員的監控如果這時變電站設備發生故障，集控站和調度得不到任何
信息，極有可能造成事故擴大或延誤事故分析處理，對電網的安全運行、經濟調度都會造成威脅和損失，社會影響更難以估計。因此變電站通訊監測裝置的出現將解決這一難題。變電站通訊監測裝置能夠監測RTU運行情況,通訊通道的好壞.這樣就解決了RTU、主站、通訊之間無人監護的狀況。有利于及時發現問題，解決問題。
1 系統概述
通過實施該系統實現調度端某個RTU遠動
信息中斷以后能自動判別以下故障：RTU故障、上行通道故障、下行通道故障、通訊通道故障等，并能在故障時調度端系統自動報警、打印，提示遠動值班人員，及時區分是什么故障，以便采取相應的處理方式，及時處理此故障。這樣可以縮短處理故障的時間，提高調度
自動化系統的運行可靠率，同時也避免由于故障點不確定，使得遠動、通訊、繼電重復出現場的問題。大大節省了成本的開資。
2 變電站通訊監測裝置基本功能
2.1通訊通道監測基本結構
通訊通道是
RTU與主站連接的橋梁.它的好壞直接關系到信息的發送與接收所以及時發現通道故障有利于信息的傳送、有利于現場故障的解決、減少經濟損失。該裝置通過對主站下行報文及RTU上傳報文的監測經過嚴密的邏輯組合找出故障點（如：RTU故障、下行通道故障、上行通道故障等）。故障產生后立即啟動EMODEM（撥號調制解調器）經電話線把故障點通知主站。主站接收正確后通知EMODEM掛機。這樣既可以減少占線時間又可以節省電話費用。為了防止因通訊監測裝置自身故障而誤傳
信息，主站每隔一定時間對通訊通道監測裝置運行情況進行查詢。

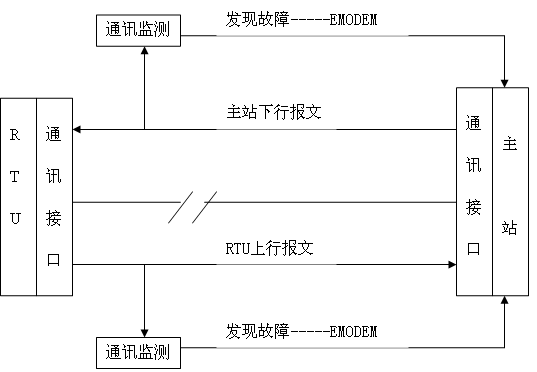

下圖為系統示意圖
2.2系統應具有的功能：
1、能自動判別RTU故障。
2、能自動判別上行通道故障。
3、能自動判別下行通道故障。
4、能自動判別通訊通道故障。
5、調度端系統能自動報警、打印及相關
信息的歷史存儲。
6、系統具有自動判別和人為查詢當前狀態的功能。
7、為了防止因變電站端通道監測裝置自身故障而誤傳或不傳
信息，主站
應具有每隔一定時間對通道監測裝置的運行情況進行查詢的功能.同時具有手工查詢的功能。
8 、 調度端監測軟件應用圖形界面，菜單控制，使用簡單、方便。

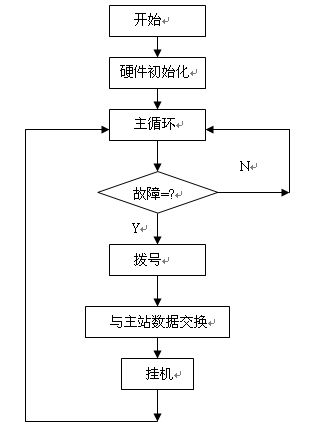

3 主程序流程
4 中心監測軟件 中心監測系統軟件是基于客戶/服務器（Client/Server）結構體系的分布式系統，邏輯上主要由兩大部分組成，即服務器系統（Server）和客戶機系統（Client）。服務器的基本任務是數據維護和數據處理，并響應客戶機請求向客戶機提供各種數據，客戶機則負責提供用戶界面，如：畫面、棒圖、曲線、報表、報警及系統管理等功能。
中心監測系統系統軟件以Windows NT、Windows 2000、Windows 98等操作系統作為運行平臺。考慮到用戶使用的方便性
系統軟件以VB、VC++為軟件開發平臺，VB、VC++同屬面向?qū)ο蟮某绦蛟O(shè)計語言，且功能強大、性能較好，適合于這種系統的開發。
本系統可以和任何網絡類型的其它系統互聯，尤其是它的Client/Server網絡結構體系，使得系統可以擴展到廣域網，使用戶可以方便地在遠方進行數據監控和查詢。
5 通道監測硬件
在設計過程中，核心部分采用Intel公司的80C196 單片計算機，并輔以CPLD和微控制器監視芯片，使系統硬件配置嚴謹，功能完整，軟件配置緊湊，靈活。全部CMOS芯片技術的采用，拓寬了模塊的溫度范圍，降低了功耗，并增強了系統的穩定性和可靠性，提高了系統的抗干擾能力。
6 對各種故障分析
6.1 自動判別RTU故障。
廠站通道監測終端通過監測RTU的上行報文，判斷通訊報文正確與否，如果異常則通過專線、載波、撥號網絡上傳給中心監測系統；此時中心監測系統查詢通道集中監測裝置的報告信息，如果報告
信息顯示該廠站上行通道也是異常，那么系統判斷該廠站RTU工作異常，并通告值班人員。
6.2 自動判別上行通道故障及通道故障
中心監測系統查詢通道集中監測裝置的報告信息，如果報告信息顯示該廠站上行通道異常，而變電站通道監測終端上傳的
信息顯示RTU上行通道正常，中心站啟動撥號網絡，向該站主動詢問，如撥號正常，那么系統判斷上行通道故障，如撥號不正常，那么系統判斷通道故障，并通告值班人員。
6.3 自動判別下行通道故障。
廠站通道監測終端通過監測主站的下行報文（校時報文），判斷通訊報文正確與否，如果異常則通過專線、載波、撥號網絡上傳給中心監測系統；此時中心監測系統查詢通道集中監測裝置的報告信息，如果報告
信息顯示該中心下行通道正常，那么系統判斷下行通道故障，并通告值班人員。
6.4 自動判別調度SCADA系統故障
廠站通道監測終端通過監測主站的下行報文（校時報文），判斷通訊報文正確與否，如果異常則通過專線、載波、撥號網絡上傳給中心監測系統；此時中心監測系統查詢通道集中監測裝置的報告信息，如果報告
信息顯示該中心下行通道異常，那么系統判
斷SCADA系統故障，并通告值班人員。
7 結束語
該系統的投運必將為調度自動化系統連續、安全、穩定運行提供了有利的保障。也使得遠動
信息中斷的故障處理實現
智能化，由于它能準確定位故障的范圍，使相關單位能及時到現場進行處理，縮短故障的處理時間，使調度自動化系統的運行指標：遠動設備運行率、遠動系統運行率、調度
自動化系統運行率都
相應的得到提高。實踐表明該系統具有實用性和有效性。
參考文獻：
（1）遠動設備及系統(電網調度自動化)，中國電力出版社，DL/634—1997.
Telecontrol equipment and systems
（2）電網數據采集與監控系統 GB/T 13730—92
Specification for SCADA systems
（3）趙旭初，數據通信與連網技術[M]，成都：電子科技大學出版社，1998.
ZHAO xuchu ,Data communication and network technology.
Chengdu: Electronic Science and technology University Press,1998.
（4）趙祖康，徐石明，變電站自動化技術綜述[J]，電力自動化設備，2000，20
（1）：38-42
ZHAO Zukang, XU shiming, A summary of substation automation technology.
Electric Power Automation Equipment, 2000，20（1）：38-42
