　　4）無法平滑擴容 在一般的監控系統中因為設備投資的關系，數據服務器一般采用工作組級服務器，這種服務器的系統處理能力有限，隨著監控網絡的增大，監控數據的增多，他的處理能力就不能適應監控系統的要求，不能適應大量監控數據的頻繁刷新，在大數據量的頻繁刷新時系統的負荷較大，就不能滿足電總要求的一般情況下系統負荷的要求。需要更新設備，這樣建設投資要加大，并造成了浪費。

　　例如。現在的智能電源設備技術已經相當成熟，它能提供的電源設備本身各種運行數據，一臺安裝10個模塊DK04開關電源，它能提供500多個數據來表述開關電源的運行狀態，再加上可下發控制的數據，一臺開關電源在數據庫中所占的點要超過600個。一臺5匹空調的數據有50多個，一臺智能油機的數據量也在70個左右，一臺機房專用空調的數據量在100個左右，因此一個區域監控中心所監控的數據量要接近或超過20000個，而這些數據如果在一臺工作組級的服務器上保持2秒的速度刷新，機器的負荷是很大的，假設在極端情況下，在告警數據超過20%時，機器將不能處理如此多的數據，很容易引起系統宕機，為了避免這種情況，有些監控系統廠家就采取減少數據量或降低刷新速度來保證系統的處理能力，他們把開關電源各個模塊的數據砍掉，只留下系統模塊的數據（100個左右），這樣數據量是下來了，可是我們卻不能全面地了解和控制開關電源的運行狀態了，因此這種以減少監控數據量來保證響應速度的處理方式是不可取的。

二） Peer-to-Peer方式，或稱對等通訊方式。

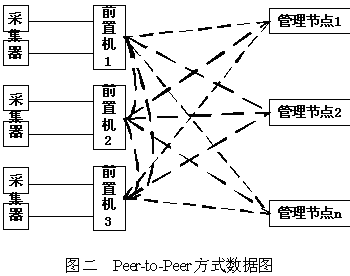

　　采用對等通信方式的監控系統，他的網絡組成（如圖二）是將數據庫現場分布，同時數據庫采用符合工業標準的實時數據庫，他與Client/Server方式的最大區別是沒有了數據服務器，實時數據庫分布到了監控局站現場。

（圖中虛線表示他們的通信是間斷性的）

這種通信方式的優點是

　　1）實時分布型數據庫 對等通信方式不采用SYBASE等商業性數據庫，而是采用了符合工業標準的實時數據庫，這種數據庫因為是基于內存的，所以他的處理能力大、刷新速度快，在普通計算機上運行，也完全能滿足監控系統的實時性要求。

　　例如，一臺SCADA節點機負責接入28個模塊局的開關電源、空調等智能設備，市電電壓、溫濕度等實測量的數據，監控數據點超過9000個點，在兩秒的數據刷新速度下系統負荷不超過20%，在極端條件下（超過20%的數據告警），系統負荷不會超過30%，告警延時不超過5秒，完全滿足電總對監控系統告警信息不超過10秒的要求　　2）數據按需傳送，網絡負荷極小 實時數據庫分散設置到最低一級管理節點（如SS或SU）。現場設備送上來的數據，在監控系統的最前端節點（SCADA）得到過濾和處理，只把一些告警信息或上級管理節點索取的數據傳送上去，這樣就實現了數據的按需傳送，避免大量不重要的、不需要的數據在網上傳送、增加網絡負荷，提高了網絡利用效率和網絡反應速度。

　　3）無限平滑擴容 這種通信方式不需要服務器，并且采用分散自律式實時對等網絡體系結構，在系統擴容時只需要在新建局站建好SCADA節點機，并將其接入網絡就能自動接入監控系統，達到監控系統的平滑擴容。同時因為它的實時數據庫是分散在各個監控局站的，這樣在某一個局站的監控設備發生意外時不會影響到其他局站的監控，提高了系統的安全系數，這種配置充分體現了分散控制、分散采集和集中管理的特點，符合現代計算機控制系統的分布式控制的特點。

　　4）標準接口，監控系統的實時數據庫，采用ODBC開放的數據鏈路接口與關系型數據庫通訊，這些關系型數據庫包括ORACLE、SYBASE、SQL Server、INFORMIX及ACCESS等。這樣就便于我們用其它的專業軟件通過ODBC調用監控系統的實時數據來進行更詳細的處理和分析。

　　5）安全性高，容災能力強 因為系統網絡組成是對等網，網絡中的每一臺機器都是平等的，也就是說每臺機器都能負擔起中心管理職能，實現了告警和管理的多點分布，提高了監控系統的安全性。

　　Peer-to-Peer方式的缺點是

　　1）因為這種方式的分散性，使監控系統的維護難度加大，要求維護人員要全面了解系統的組成才能維護好整個監控系統。

　　2）因為有的SCADA節點機安裝在無人值守的端局機房，對機房的安全性要求較高。

四、智能設備接入監控系統的接口方式

　　現在各種電源、環境集中監控系統對智能設備的的接口方式也有兩種，一種是硬件協議轉換器，另一種是軟件協議轉換器。

　　監控系統不建議使用硬件協議轉換器，因為這樣增加了成本，并且通訊鏈路上多出一個環節，系統安全性也受到了一定的影響。并且當局端有新增設備時，由于這種硬件協議轉換器是各個監控廠家自己生產的，如果沒有空余的硬件協議轉換器，只能重新向監控廠家訂貨，這樣不但增加了投資成本還拖延了新增設備接入監控系統的時間

　　監控系統使用軟件協議轉化器，其原理與硬件協議轉換是一樣的，只是通訊軟件和協議轉換軟件不是在“協議轉換器”中運行，而是在局站中心的計算機中運行。由于計算機運行速度很快，操作系統又是多任務多線程的WindowsNT,所以通訊軟件和協議轉換軟件在局站計算機中占用資源是微不足道的。

　　軟件協議轉換器是一個小的轉換程序，在編寫程序時就能根據智能設備廠家提供的通信協議，將廠家提供的所有設備數據接入到監控系統，使我們可以詳細全面地了解智能設備的運行狀況，提高設備運行安全性。軟件協議轉換器的接口硬件模型如下：

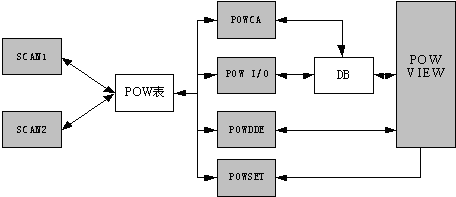

軟件協議轉換器的接口軟件模型如下：

　　在新增設備時我們只要自行將新增設備連接到SCADA節點機的空余RS232接口上，然后通過軟件配置就能較新增設備接入到監控系統中來。同時因為多串口板是一個成熟的工業產品，不像協議轉換器那樣是一種非標準產品，即使沒有多余RS232接口，我們也可以用很少的投資來進行擴容，既減少了投資，又能將新增設備及時接入監控系統，提高了安全系數。

五、結束語

　　通過以上比較可以看出，不同的網絡組成和智能設備接口方式組成的監控系統雖然能完成相似的功能，但是在運行效率、安全性和以后的運行擴容成本上卻存在很大的差別，所以說集中監控系統易采用分散自律式實時對等網絡體系結構，智能設備的接入方式易采用軟件協議轉換器的集中監控系統，這樣不但監控系統的容錯能力和可擴容能力得到了提高，并且可以為以后系統的平滑擴容升級打下了良好的基礎。
